Caixote de Atenuação de Águas Pluviais de Alta Resistência 85T | YYRH‑MR1000 | YY‑TANK|yy-tank

YYRH‑MR‑1000 (TIPO HURRICANE HD)Home＞Products＞ YYRH-MR-1000-HD

Projetado para condições extremas.

Projetado para 50 anos de uso subterrâneo.

Caixote de atenuação de águas pluviais de alta resistência HURRICANE HD 1000 — projetado para suportar mais de 85 toneladas de pressão vertical por conjunto montado. Projetado para superar os padrões AASHTO H‑20/HS‑25. Fornecimento global direto da fábrica para América do Norte, Europa, Austrália e Oriente Médio.

O Desafio Global das Águas Pluviais:Os Limites da Infraestrutura Mudaram

Desde as inundações repentinas e intensas no Oriente Médio e na Austrália até os severos ciclos de congelamento e descongelamento na América do Norte e na Alemanha, a volatilidade climática está levando a infraestrutura subterrânea ao seu limite. Os sistemas de drenagem tradicionais atingem os limites de capacidade em poucas horas. Os módulos plásticos convencionais sofrem colapso estrutural sob tráfego pesado ou em condições de enterramento profundo.

Pare de adivinhar. Aqui estão os dados verificáveis: O YYRH‑MR1000 é um caixote de águas pluviais de alta resistência projetado com resistência à compressão vertical superior a 85 toneladas/m² e resistência lateral acima de 45 toneladas/m². Utilizando polímero modificado em nível molecular, evita a fluência termoplástica e o colapso estrutural em projetos de infraestrutura de tráfego pesado extremo e ambientes de enterramento profundo de até 8 metros. Você não está comprando uma caixa de plástico. Você está comprando meio século de integridade estrutural subterrânea.

O Triplo Desafio Enfrentado pelos Engenheiros Civisem Sistemas Subterrâneos de Águas Pluviais

A Armadilha do Colapso Estrutural

Em zonas de carga F900, como vias arteriais, pátios aeroportuários e pátios logísticos, a falha de longo prazo dos módulos causada pelo tráfego pesado provoca o colapso do pavimento e interrupção das atividades. A maioria dos módulos disponíveis no mercado apresenta fissuras, pois os dados constantes na ficha técnica nunca foram testados em condições dinâmicas reais. Os custos de reparo podem chegar a 3‑5 vezes o investimento inicial de instalação.

A Decepção do “Valor Ideal de Laboratório”

Os dados dos fabricantes frequentemente refletem “valores ideais de laboratório” e não “valores reais após instalação”. Apresentar especificações não verificadas causa rejeição de propostas, atrasos nos projetos e até mesmo o recolhimento de verbas.

A Morte Lenta por Mil Cortes

A degradação de módulos de baixa qualidade é uma morte lenta: exposição aos raios UV, erosão química e tensão constante do solo elevam drasticamente a probabilidade de falha após o 12º ano, obrigando à substituição total do sistema muito antes do fim da vida útil projetada do projeto.

Indo Além dos Ideais de Laboratório:Os Três Novos Pilares da Infraestrutura de Alta Resistência

Verdadeiro “Compartilhamento de Carga em Todo o Sistema”O tráfego pesado não atua de forma isolada. A infraestrutura necessita de uma arquitetura projetada para superar os padrões AASHTO HS‑25, transferindo sobrecargas localizadas para os módulos adjacentes e acionando‑os como uma laje estrutural unificada.

Capacidade de Enterramento Profundo de 8 Metros

Desempenho Previsível de 50 Anos

Parâmetros Técnicos Principais e Comprovação da Ciência dos Materiais

Moldagem e Arquitetura de Alta PrecisãoA unidade utiliza Colunas Caneladas de alto projeto para aumentar o momento de inércia da seção, resistindo à compressão vertical extrema. Colunas com Nervuras fornecem a resistência ao cisalhamento necessária contra a flambagem lateral.

Modificação em Nível Molecular

Inércia Química

YYRH-MR-1000-HD Tabela Completa de Especificações Técnicas

Parâmetro

Valor

Verificação / Norma

Número do Modelo

YYRH-MR1000

SKU oficial de alta resistência

Capacidade de Carga Vertical

≥ 85 toneladas (850 kN)

SGS‑CSTC‑2024‑GF‑08921, conforme EN 17152 compressão com deflexão de 5%

Resistência Lateral

≥ 45 toneladas (450 kN)

SGS‑CSTC‑2024‑GF‑08922, conforme EN 17152 cisalhamento da interface de encaixe

Razão de Vazios

90-92%

Deslocamento volumétrico conforme ISO 7198, valor médio verificado em 5 amostras

Volume do Módulo

0,1 m³ por unidade

Cálculo de volume geométrico externo padrão

Peso de Placa Única

≈ 6.7 kg

QC‑YYRH‑WGT‑001, Peso de uma placa individual autônoma

Peso do Conjunto Montado

Exatamente 17,6 kg (Massa Aprovada)

Conjunto completo incluindo 2 placas + componentes laterais

Composição do Material

PP (PP virgem de grau alimentício (Polipropileno))

Impressão térmica DSC verificada

Profundidade de Instalação

0,8‑3,5 metros (Padrão)

Profundidade máxima do sistema até altura de tanque de 8,0‑10,0 metros

Resistência Química

Contato contínuo pH 3‑11

Teste de Imersão ISO 175, variação de massa < 0,5% em 28 dias

Temperatura de Operação

‑30 °C a +50 °C

Módulo de fluência ISO 9967 retenção > 90% (faixa completa)

Vida Útil de Projeto

50+ Anos (Estrutural)

Extrapolação da Resistência Hidrostática de Longo Prazo ISO 9080

Seis Principais Vantagens EstruturaisTraduzindo Dados em ROI Financeiro

https://oss.yy-aicloud.com/uploads/20260608/6a265b48e8767400c3241004b5db7ca7f5abfef2794f2.jpg

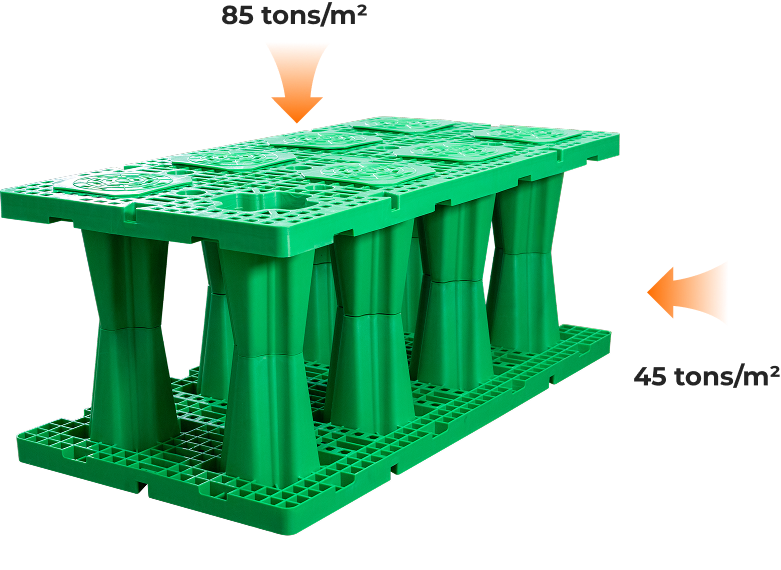

Arquitetura de Carga por Pilar‑Arco Distribuído

Oito pilares principais combinados com um design de arco coroa convertem a pressão vertical em compressão axial, em vez de tensão de flexão. Projetado com uma relação resistência‑peso excepcional (placa individual ≈ 6,7 kg), não exige maquinário de guindaste pesado no local. Uma equipe de 3 pessoas pode montar 500 unidades em um turno, economizando aproximadamente USD 3,80‑5,20 em custos de manuseio por módulo.

Resistência ao Cisalhamento Lateral Verificada Superior a 45 Toneladas

Oito nós de encaixe em cauda de andorinha por lado resistem às forças laterais geradas pela frenagem e curva de veículos. Isso elimina a necessidade de amarrações externas, economizando aproximadamente USD 1,15‑1,85 em custos de ferragens por módulo e reduzindo a mão de obra de instalação em 22 minutos por metro quadrado.

Projeto Hidráulico com Alta Relação de Vazios

O material é posicionado estrategicamente apenas nos locais com necessidade estrutural, atingindo uma relação de vazios altamente eficiente de 90‑92%. Para um projeto de atenuação de 500 m³, o volume de escavação é de apenas 525‑530 m³, uma redução de 15‑20% em comparação com tanques de concreto. Isso gera economia direta de aproximadamente USD 4.500‑9.100 nos custos de escavação.

Material de PP Termicamente Estável para Todos os Climas Globais

O copolímero de bloco de PP apresenta temperatura de transição vítrea de aproximadamente -20 °C. Mantém a integridade estrutural em toda a faixa de temperatura de -30 °C a +50 °C, sendo igualmente confiável em climas de congelamento‑descongelamento da América do Norte e Alemanha, assim como no calor do Oriente Médio.

Montagem de Encaixe Otimizada

Placas individuais se encaixam perfeitamente com as placas laterais formando um conjunto estrutural aprovado de 17,6 kg, sem necessidade de ferramentas (força de inserção de 45 N). A mão de obra de instalação é reduzida em 60‑70% em comparação com tanques de concreto, diminuindo os custos gerais do contratante EPC.

Arquitetura com Canal Integrado de Inspeção e Manutenção

A arquitetura interna forma canais contínuos nos três eixos, totalmente compatível com robôs de inspeção CCTV. Isso elimina a necessidade de tubos de inspeção dedicados (que acrescentam USD 180‑350 por ponto de acesso em tanques de concreto), evitando riscos de vazamento por perfuração da camada de impermeabilização.

https://oss.yy-aicloud.com/uploads/20260608/6a265c040b4f39914464f0e6bdfa960015601578bcf2c.jpg

Ponto de Verificação para Tomadores de Decisão da Cadeia de SuprimentosSolicite esses quatro itens a qualquer concorrente antes de assinar um contrato de aquisição internacional:

CABR</br> Número do certificado de ensaio de fluência de 50 anos

CABR
Número do certificado de ensaio de fluência de 50 anos(Verificando a estabilidade subterrânea de longo prazo de 50 anos)

Actual</br> relatório de ensaio de destruição por carga física (ex.: Fangyuan)

Actual
relatório de ensaio de destruição por carga física (ex.: Fangyuan)comprovando capacidade vertical >85 T.

PP raw</br> registro de rastreabilidade de lote de material

PP raw
registro de rastreabilidade de lote de materialGarantindo a integridade molecular de material virgem, não reciclado

No local</br> disponibilidade de supervisor de instalação

No local
disponibilidade de supervisor de instalaçãopara implantações de projetos internacionais.

Se eles não puderem fornecer os quatro itens, reflita sobre o que você está pagando.

Verificação Física e Conformidade Regulatória

Desempenho de Fluência de 50 Anos (Certificado CABR)

Testado pelo Centro Nacional de Inspeção e Ensaio de Qualidade de Engenharia de Edificações (CABR). A deformação prevista após 50 anos sob carga equivalente de 85 T permanece inferior a 1%. Sem colapso. Sem fissuras. [Report Number: CABR BETC-T3AC-2025-02701]

Verificação de Carga Física Fangyuan

Os ensaios físicos reais das capacidades de suporte de carga vertical e lateral apresentam desempenho superior em mais de 15% à capacidade nominal de 85 T.

Conformidade de Engenharia Global

Projetado para superar os padrões de carga rodoviária AASHTO H‑20 / HS‑25 e totalmente em conformidade com as diretrizes de segurança CE EN. Universalmente aceito por consultores de engenharia globais.

Sinais de Confiança Corporativa

Reconhecida como empresa de Crédito Empresarial AAA e instalação certificada ISO 9001.

Desempenho de Fluência de 50 Anos (Certificado CABR)

Ponto de Verificação para Tomadores de Decisão da Cadeia de Suprimentos

Estudos de Caso de Implantação Global em Campo

ROI Calculável e Logística de Aquisição Global

Custo Total de Propriedade (TCO)

Reduz o valor presente líquido do TCO em aproximadamente 62% ao longo de um ciclo de vida operacional de 50 anos, em comparação com sistemas de concreto ou plásticos inferiores. Custo Total de Propriedade (TCO)

Transferência de Risco Comercial

Suportado por uma garantia estrutural de 15 anos e uma Garantia de Desempenho Hidráulico de 35 anos. Isso transfere diretamente o risco de desempenho de longo prazo para o fabricante, economizando aos contratantes EPC de 8‑12% nas reservas de contingência do projeto. Transferência de Risco Comercial

Logística Global da Fábrica até o Local

Quantidade Mínima de Pedido (MOQ)1 × contêiner 40HQ (armazena aproximadamente 700 conjuntos combinados por meio de design empilhável/aninhável para maximizar a eficiência espacial).

Prazo de Entrega Garantido25‑30 dias de frete marítimo direto para os principais portos globais da América do Norte, Europa, Austrália e Oriente Médio (incluindo porto seco de Jeddah, Dammam e Riade).

Suporte de Engenharia no Local GratuitoPara pedidos de volume de contêiner, nossa equipe técnica fornece desenhos completos de instalação. Mediante solicitação, enviamos um supervisor técnico no local durante os primeiros 3 dias de instalação sem custos adicionais, garantindo total conformidade durante o nivelamento da sub‑base e o aterro.

Inicie Seu Processo de Aquisição e Mitigue o Risco do Projeto

Operamos como fabricante primário com 10 anos de ampla expertise em produção, com produção superior a 50.000 módulos mensais. Oferecemos suporte total à fabricação OEM com sua marca personalizada e atendemos MOQ reduzido para projetos‑piloto regionais.

Solicite um Orçamento Instantâneo de Atacado da Fábrica e Desconto para Grandes Volumes

Baixe o Pacote Completo de Certificados de Teste de Compressão 85T e Certificado de Fluência de 50 Anos CABR

Solicite um Layout CAD Gratuito e Estudo de Convergência FEA para o Seu Local

Agende uma Chamada de Vídeo Técnica Direta com Nossa Equipe de Engenharia

FAQ

Perguntas Frequentes para

ROI Calculável e Logística de Aquisição Global

Os canais internos são suficientemente largos para manutenção automatizada?

Sim. A estrutura de colunas específica forma automaticamente canais contínuos de ≥ 190 mm nos três eixos após a montagem. Isso favorece a dinâmica de fluidos tridimensional interna e é totalmente compatível com robôs de inspeção por CCTV padrão e equipamentos de jateamento de alta pressão.

São necessárias especificações pré‑validadas para a nossa próxima licitação municipal. Quais documentos estão disponíveis?

Disponibilizamos um pacote completo de relatórios de ensaio para envio imediato, contemplando ensaios de carga física e a certificação oficial de fluência de 50 anos do CABR, além de modelos de análise FEA bilíngues. Isso reduz os ciclos de aprovação de especificações em uma média de 23 dias úteis, o que corresponde a uma diminuição aproximada de 4,7 % nos custos totais de financiamento do projeto.

Como o YYRH‑MR1000 se comporta em aplicações de enterramento profundo?

Projetado para suportar forças geotécnicas severas, a matriz de encaixe resiste a pressões de carga lateral superiores a 45 T. Sob parâmetros de execução rigorosos (altura do tanque ≤ 8 metros), o sistema suporta com segurança profundidades de instalação de 8,0 a 12,0 metros.

O que define a classificação de resistência à compressão de 85 T para este módulo de águas pluviais?

A classificação de 85 toneladas (85 T) indica a capacidade do módulo de resistir a uma pressão de carga vertical superior a 850 kN por metro quadrado sem ocorrência de falha estrutural. Essa elevada redundância estrutural supera os requisitos padrão para pavimentos rodoviários de alta resistência.

Qual é a quantidade mínima de pedido (QMP) e o prazo de entrega habitual para os módulos 1000‑HD?

A quantidade mínima de encomenda (MOQ) padrão para o YYRH‑MR‑1000‑HD é de 500 módulos, o que corresponde a aproximadamente 250 metros quadrados de área de instalação ou 50 metros cúbicos de volume de atenuação numa configuração de um único nível. Para encomendas de projeto inferiores a 500 módulos, aplica‑se uma sobretaxa de 12 % para cobrir os custos fixos de mudança de produção e logística.

Os prazos de entrega padrão à saída da fábrica após confirmação da ordem de compra são: 25‑35 dias úteis para encomendas até 10 000 módulos, e 35‑50 dias úteis para encomendas entre 10 000 e 50 000 módulos. Para megaprojetos com mais de 50 000 módulos, são definidos calendários de entrega faseados em coordenação com os planeadores do projeto, de modo a alinhar o fornecimento dos módulos com a sequência de instalação, com um prazo de entrega inicial habitualmente de 40‑55 dias úteis. Os serviços de encomenda acelerada permitem reduzir os prazos em cerca de 40 %, mediante um acréscimo de 15 % e sujeitos à disponibilidade de janelas de produção. Todos os prazos são confirmados na fatura pró‑forma e contam a partir da receção do sinal de depósito.
