YYRH-MR-1200-EW

YYRH-MR1200-EW:Módulo de Águas Pluviais com Carga Vertical de 45 Toneladas45 T — Módulo de grande formato com custo otimizado para aplicações de tráfego leve e espaços verdes

O YYRH‑MR‑1200‑EW é um módulo de retenção de águas pluviais de grande formato com custo otimizado. Ele possui exatamente as mesmas dimensões externas (1200×600×300 mm) da série premium 1200‑SD, ao mesmo tempo que apresenta uma classificação de carga vertical de 45 toneladas, adequada estrategicamente, porém reduzida.Ele foi projetado especificamente para aplicações de tráfego leve — parques comunitários, campi escolares, paisagismo de jardins residenciais e infraestrutura em países em desenvolvimento — nos quais o projeto com capacidade total de suporte de carga veicular representa um superprojeto dispendioso.Ao adotar um limite estrutural inferior, o modelo 1200‑EW obtém economias significativas de custo por unidade e por metro cúbico, sem comprometer a eficiência de instalação, a compatibilidade de encaixe ou o volume de armazenamento que caracteriza a plataforma de grande formato YYRH.

Baixe Especificações e Biblioteca CAD

A Justificativa

Atendendo à lacuna sensível ao orçamento na infraestrutura de águas pluviais

Em projetos municipais ou comerciais auxiliares reais, os gestores de compras e diretores de projeto frequentemente enfrentam os seguintes dilemas financeiros e de projeto:

Custos de Superprojeto em Zonas de Tráfego Leve:

Em áreas como parques comunitários, espaços verdes paisagísticos e acessos residenciais, a adoção cega de módulos de alta resistência para carga veicular completa (65 T+) provoca um aumento desnecessário de 25‑40 % nos custos de fundação e de material.

Orçamentos Fortemente Restringidos em Mercados em Desenvolvimento:

O elevado custo dos módulos de alta resistência com especificação completa obriga alguns projetos a optar por alternativas tradicionais de pequeno formato. Por sua vez, isso multiplica os pontos de montagem no canteiro de obras, provocando um aumento de 40‑60 % nos custos de mão de obra de instalação.

Penalidade Econômica de Áreas de Grande Cobertura:

Projetos que demandam grandes volumes de armazenamento superiores a 5 000 m³ enfrentam considerável pressão de gasto de capital. O modelo 1200‑EW reduz com sucesso o custo total de propriedade para implantações de alto volume com carga média a leve, ao oferecer a eficiência de grande formato dentro de um limite estrutural aceitável.

Custos de Superprojeto em Zonas de Tráfego Leve:

Orçamentos Fortemente Restringidos em Mercados em Desenvolvimento:

Penalidade Econômica de Áreas de Grande Cobertura:

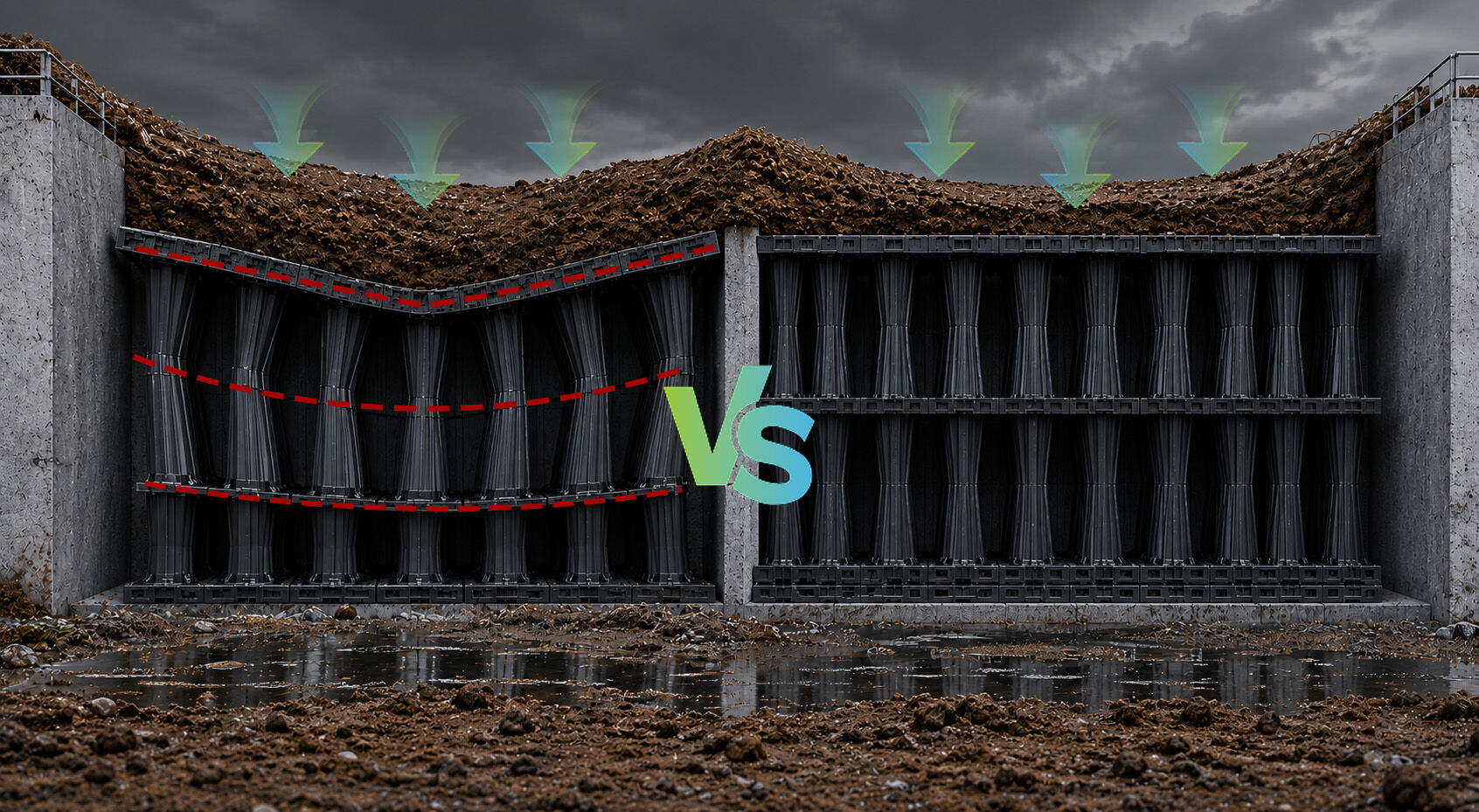

Fragilidade Física dos Modelos Leves ConvencionaisSoluções e Módulos de Pequeno Formato

Risco de Cedência e Recalque da Subbase

Os gestores de compras responsáveis por projetos de infraestrutura comercial devem garantir componentes geotécnicos precisos para atingir as metas municipais de retenção de águas pluviais, evitando ao mesmo tempo o aumento dos gastos de capital. A especificação de caixas plásticas leves padrão sob estacionamentos expõe os contratantes EPC ao risco de cedência da subbase sob manobras veiculares contínuas e pressão de terra ativa.

Penalidade de Custo Logístico

Alternativas de pequeno formato não são empilháveis, resultando em uma densidade de carga de contêiner extremamente baixa. O frete marítimo internacional passa a representar uma porcentagem desproporcionalmente elevada do custo total de chegada, corroendo silenciosamente as margens do projeto.

Topologia Estrutural
& Revolução na Construção da Subbase

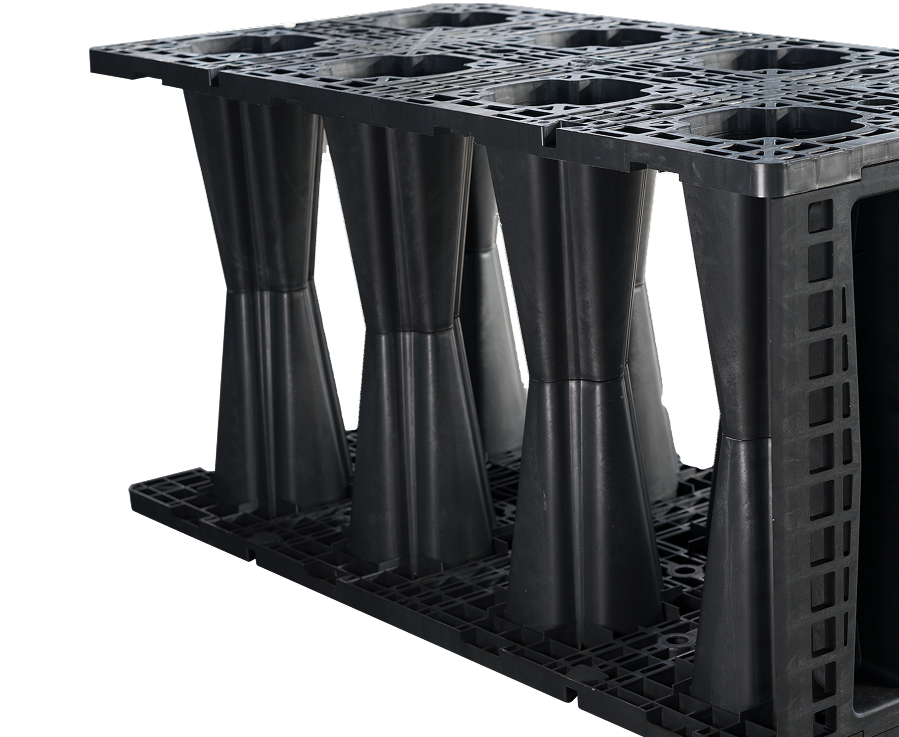

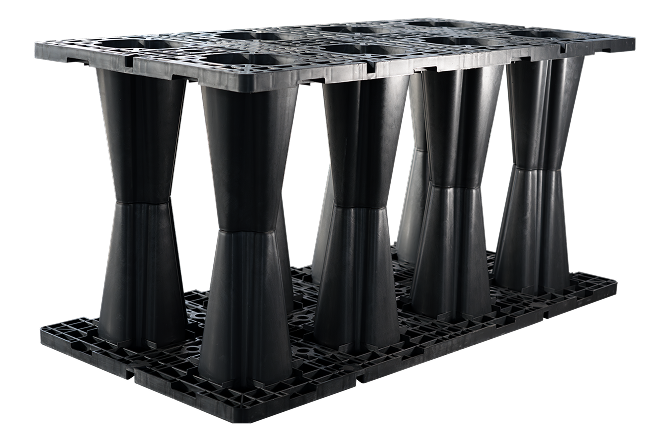

O módulo de águas pluviais YYRH‑MR1200‑EW com carga vertical de 45 T é uma matriz geocelular de 1200×600×300 mm, que oferece capacidade de carga vertical superior a 45 T e carga lateral superior a 15 T. Funciona como subbase rígida para pavimentos de baixa resistência, evitando o recalque do asfalto e maximizando a eficiência de retenção volumétrica.

• Encaixe Mecânico Sem Pinos: Classificações de carga elevadas exigem montagem mecânica precisa. O YYRH‑MR1200‑EW integra 8 ranhuras de alta precisão e pilares estruturais com nervuras. Este projeto topológico específico possibilita o encaixe puramente mecânico, distribuindo a pressão de terra ativa de forma uniforme por toda a malha geocelular tridimensional.

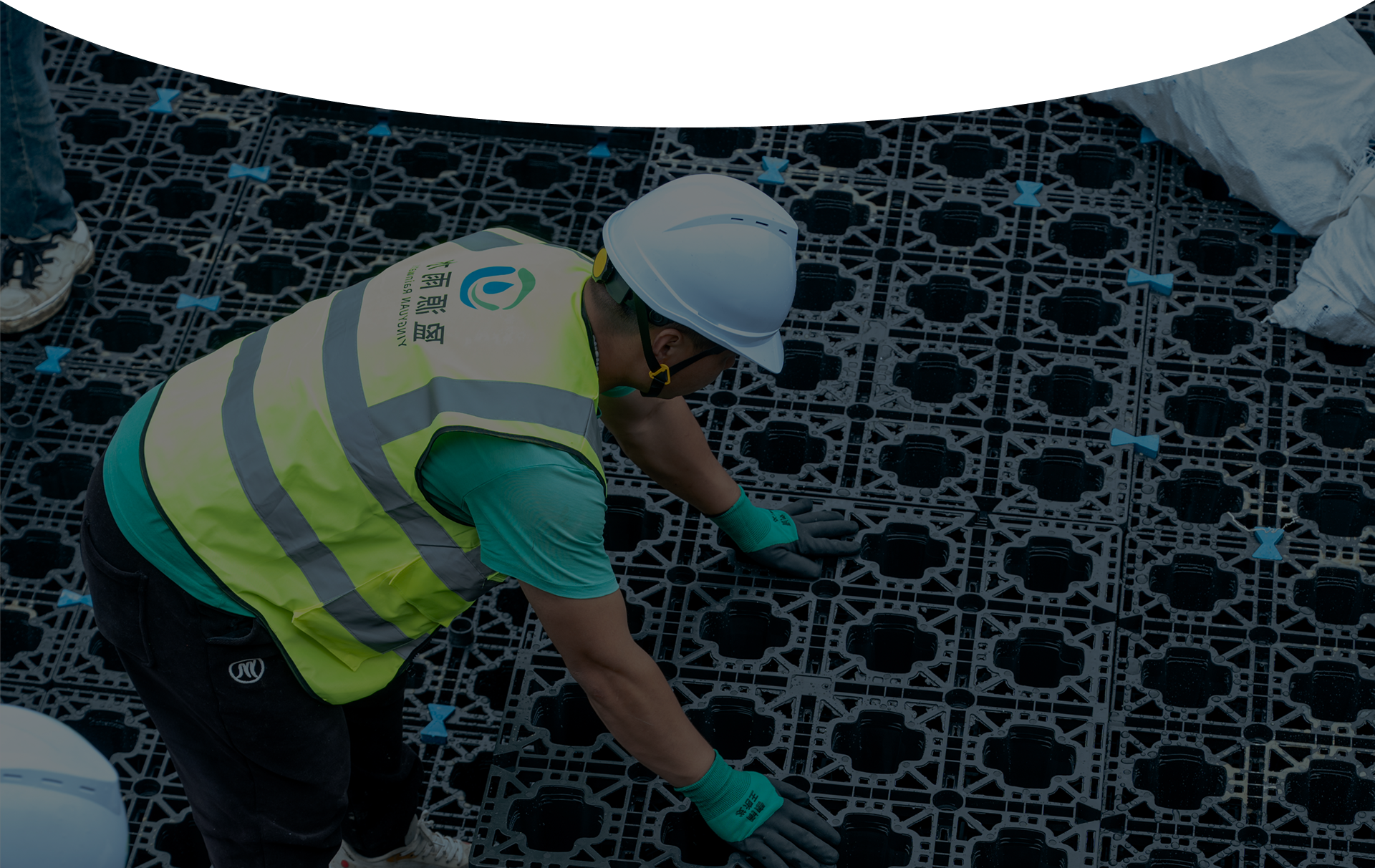

• Adeus aos Guindastes Pesados: As equipes de obra montam os módulos manualmente, travando as grandes matrizes de 1200×600 mm sem depender de pinos auxiliares frágeis. Essa eficiência modular dispensa o aluguel caro de guindastes pesados e reduz significativamente o ciclo total de construção. Para evitar o acúmulo excessivo de pressão de terra ativa, os engenheiros estruturais devem limitar a profundidade total de instalação do YYRH‑MR1200‑EW em zonas de carga veicular leve a no máximo 3,0 metros.

Matriz de 8 Pontos de Apoio

Ligação Cruzada Mecânica Sem Pinos

Máximo de 3,0 Metros

Desempenho de Compressão Extremo:
Carga Vertical superior a 45 T respaldada por dados técnicos concretos

Os departamentos de engenharia municipal exigem dados objetivos de ensaio destrutivo antes de aprovar infraestruturas subterrâneas. A matriz geocelular YYRH‑MR1200‑EW combina geometria espacial específica e materiais avançados, atendendo aos parâmetros de ensaio de média resistência da norma nacional.

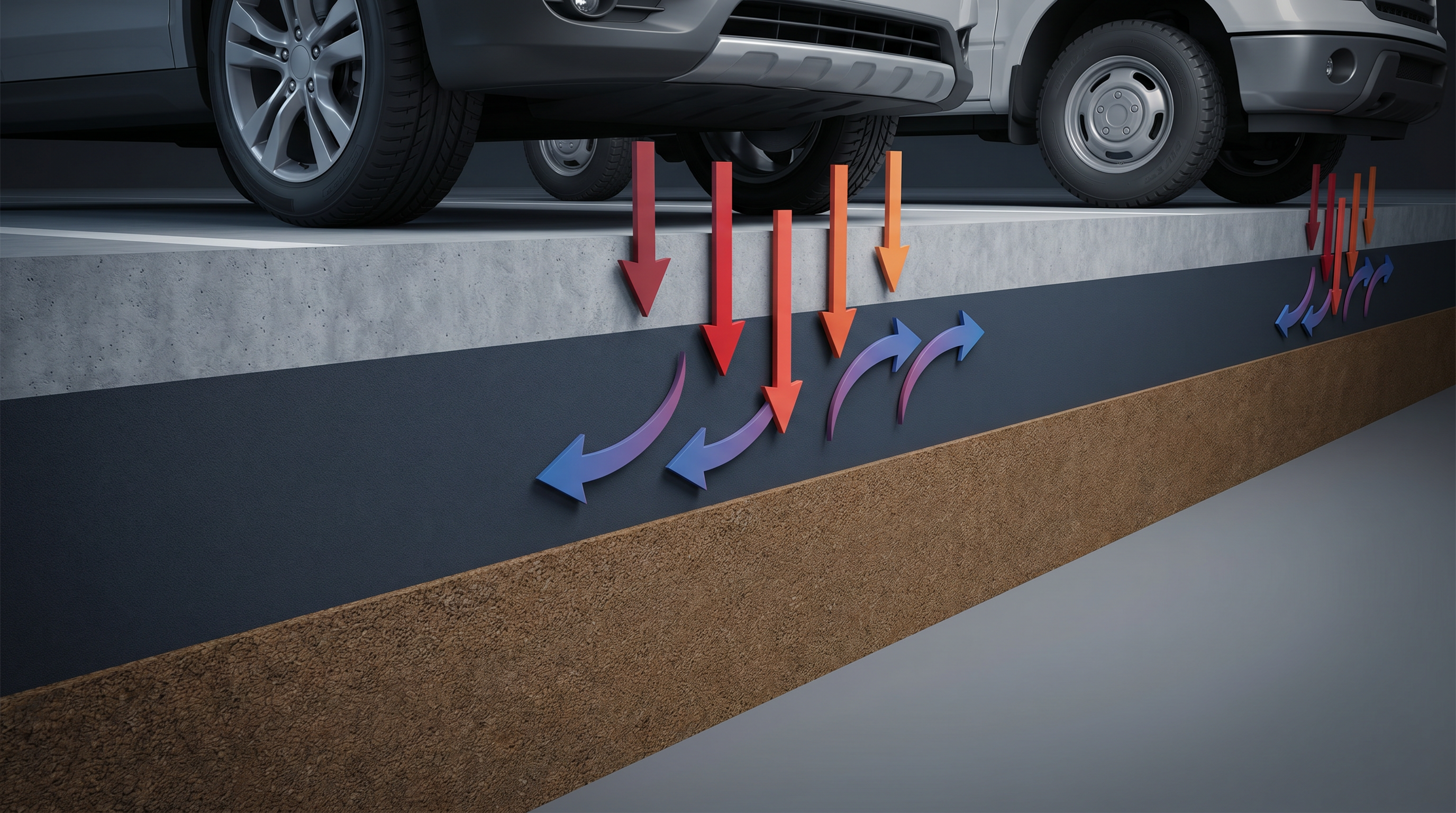

Absorção de Carga DinâmicaA capacidade de carga vertical superior a 45 T absorve com segurança as forças de cisalhamento dinâmicas repetidas geradas por cargas de roda de 1 t e 2 t em estacionamentos comerciais, acessos residenciais e vias de circulação veicular secundárias.

Resistência à Pressão de Terra AtivaA matriz apresenta capacidade de carga lateral superior a 15 T, resistindo ao empuxo horizontal do solo em valas saturadas. Essa rigidez lateral evita a fratura dos pilares externos e o recalque da subbase, dispensando a necessidade de os contratantes executarem muros de contenção de concreto secundários.

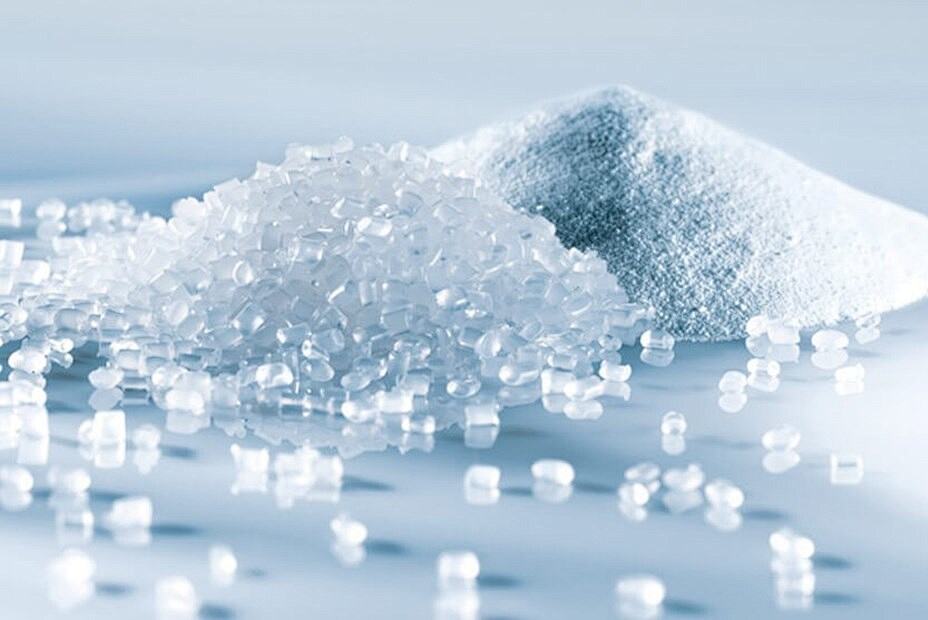

Limitação da Fluência TermoplásticaFabricado em PP (polipropileno) com modificação molecular, as cadeias poliméricas de base limitam ativamente a deformação a longo prazo. Essa otimização química fundamental faz com que a matriz mantenha sua forma geométrica absoluta ao longo de sua vida útil estrutural de 50 anos.

Aplicações‑Alvo

Cenários de Engenharia onde o modelo 1200‑EW Proporciona o Máximo Benefício Econômico

Armazenamento Subterrâneo de Parque Comunitário

Os parques municipais necessitam de retenção de águas pluviais de grande capacidade para prevenção de inundações e cumprimento das normas de aumento líquido zero de escoamento superficial em áreas verdes. A classificação de 45 T do modelo 1200‑EW suporta com facilidade as cargas combinadas de cobertura de solo de 800‑1200 mm, circulação de pedestres, mobiliário de parque e veículos ocasionais de manutenção de gramados (carga por eixo ≤5 T).

Tabela de Parâmetros Principais e Especificações de Materiais (Totalmente Alinhada aos Dados da Tabela de Seleção Original)

Para evitar o acúmulo excessivo de pressão de terra ativa, os engenheiros estruturais devem limitar a profundidade total de instalação do YYRH‑MR1200‑EW em zonas de carga veicular leve a no máximo 3,0 metros.

Métricas Principais de Engenharia

Especificações Oficialmente Verificadas

Modelo do Produto

YYRH-MR-1200-EW

Dimensões Físicas

1200 × 600 × 300 mm

Capacidade de Carga Vertical

> 45 T / m²

Capacidade de Carga Lateral

> 15 T / m²

Razão de Espaço Vazio Interno

≥ 92%

Profundidade Máxima Segura de Instalação

≤ 3.0 m

Matéria‑prima Base

Polipropileno PP com Modificação Molecular

Cor do Produto

Preto

Tradução dos Parâmetros Físicos em Lucro Comercial Direto para Empreiteiros

Custos de Logística Internacional Reduzidos em Mais de 50 %

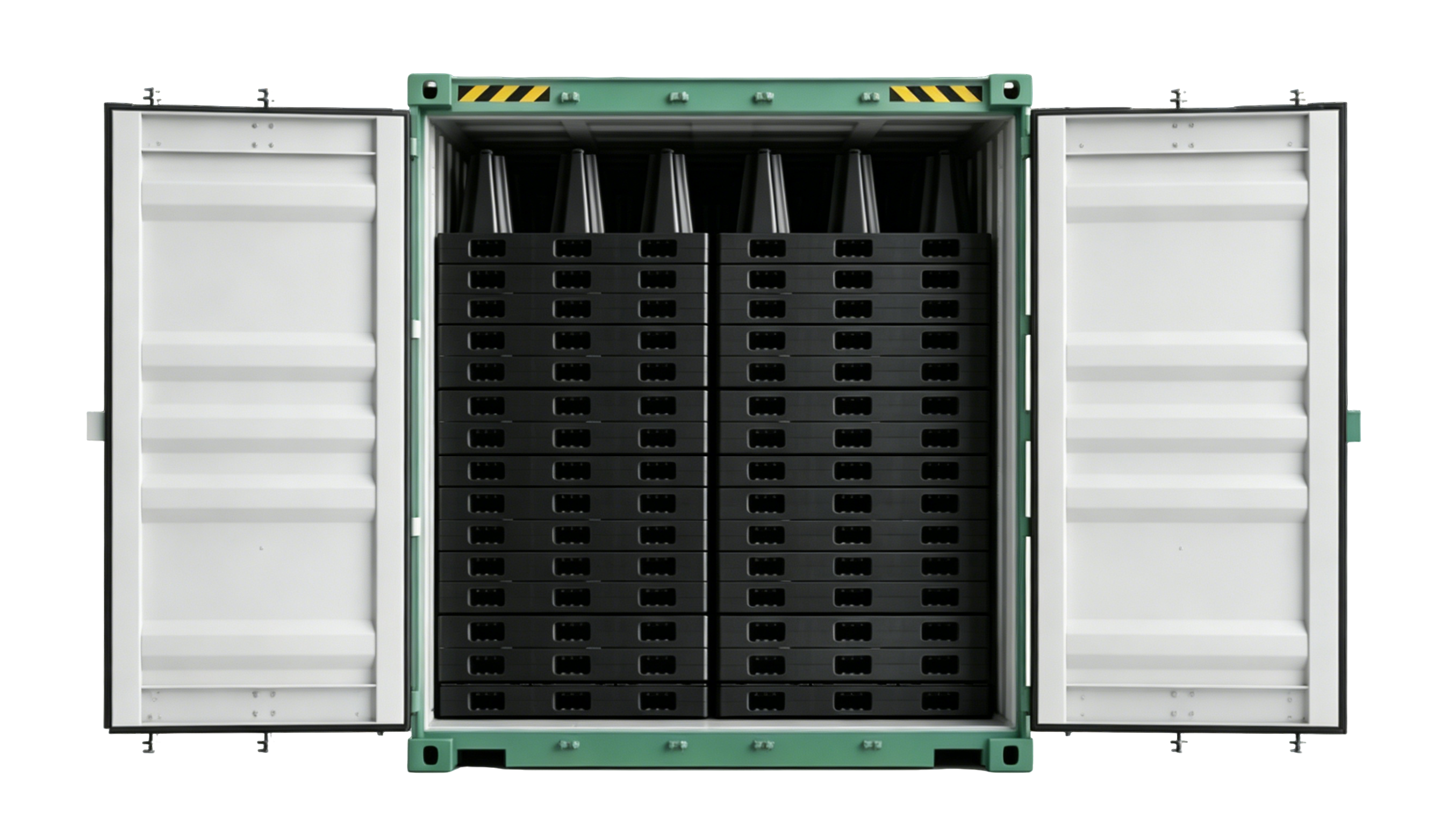

O modelo 1200‑EW adota um design exclusivo empilhável e compacto. No transporte marítimo, um único contêiner (40' HQ) pode acomodar mais de 5 000 unidades, aumentando a densidade de carga em 60‑100 % em comparação com módulos convencionais, aliviando diretamente os compradores internacionais do pesado encargo com custos elevados de frete marítimo.

≥92%

Internal Void Ratio

920L

Net Storage/m³ (Pure Rainwater)

Earthwork & Backfill Costs Cut by 60%

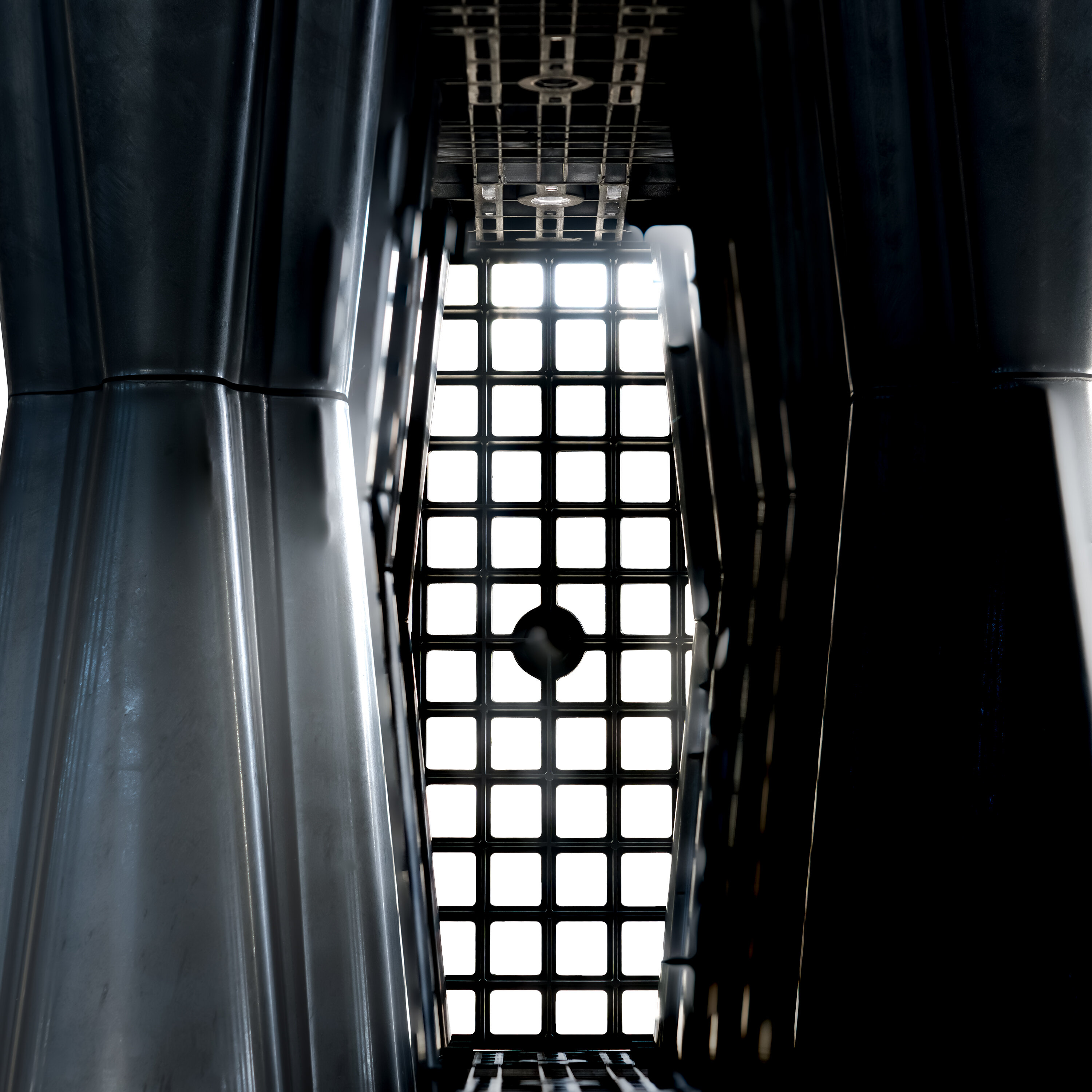

With an exceptionally high internal porosity of ≥92%, each cubic meter of module provides 920 liters of pure rainwater net storage volume. This extreme volumetric efficiency minimizes trench excavation, directly reducing the heavy costs of spoil removal and backfill material by over 60%.

Sem acréscimos na cadeia de abastecimento

Estabelecer aquisição direta com a fábrica de origem garante não só a pureza do material e a conformidade estrutural, como também elimina totalmente múltiplos acréscimos de intermediários e comerciantes, protegendo rigorosamente o orçamento total do seu projeto.

Factory

ZERO MARKUP

Buyer

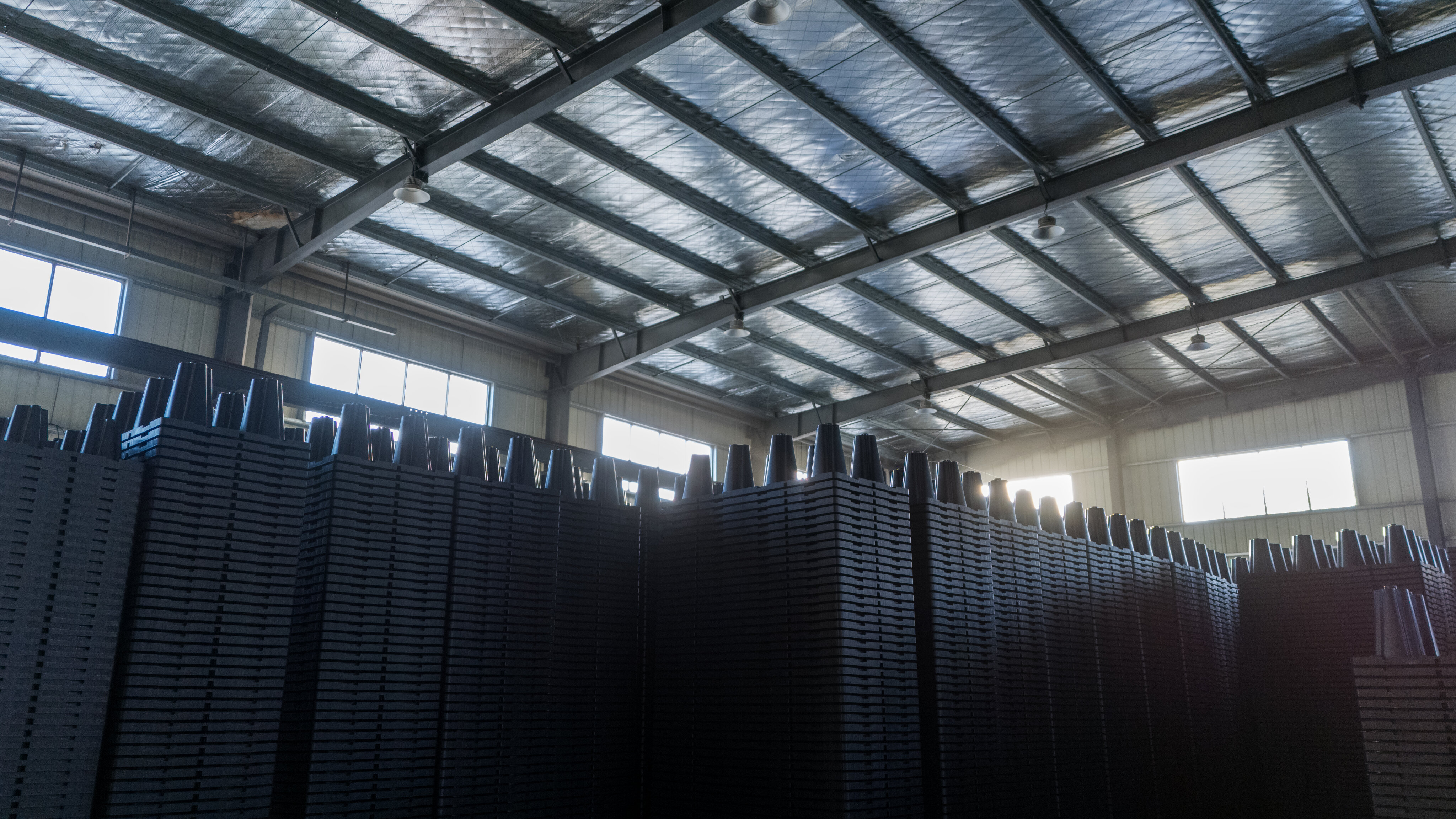

Base de Produção Integrada de Linha Única, Enxuta e Totalmente AutomatizadaCompreendemos plenamente os requisitos rigorosos de prazos de entrega e consistência de lote nas aquisições transfronteiriças em massa para infraestrutura. A YYRH abandonou o modelo tradicional de produção mista desorganizada de múltiplas categorias, implementando uma matriz de fabricação industrial altamente verticalizada e focada:

Foco em Linha Única, Enxuta e Automatizada

Entrega Transfronteiriça Robusta e Estável

Ciclo de Envio Rápido Padronizado

Foco em Linha Única, Enxuta e Automatizada

Centrado nos componentes‑chave para retenção de águas pluviais, implantamos uma linha de produção contínua flexível de moldagem por injeção de alta precisão e alta pressão totalmente automatizada dentro de uma base produtiva especializada de 6 000 metros quadrados. Ao nos concentrarmos fortemente na produção contínua de um único produto de alto desempenho, eliminamos as perdas associadas às trocas frequentes de moldes e ajustes de equipamentos típicos das fábricas tradicionais, mantendo as tolerâncias dimensionais e a rigidez mecânica de todos os lotes com um nível de consistência absoluto e referência no setor.

Acesso Internacional Autorizado e Validação por Projetos de Referência

Acesso à Certificação CE da UEO produto YYRH‑MR1200‑EW cumpre regulamentações de acesso ao mercado internacional de alto padrão nos indicadores de segurança ambiental, inércia do material e segurança estrutural.

Avaliações Corporativas e TécnicasA empresa detém qualificações oficiais de empresa de crédito nível AAA e empresário íntegro. O produto conta com relatórios originais de ensaio de pressão destrutivo emitidos pela instituição terceirizada Academia Chinesa de Pesquisa em Edificações (CABR), rejeitando a inflação de dados nos relatórios laboratoriais, com dados disponíveis para verificação.

Demonstrações de Projetos de Referência (Apresentadas no Contexto Internacional)• Projeto da Escola Hongshan Jinbridge de Wuxi • Infraestrutura LID da Nova Cidade Ferroviária de Alta Velocidade de Suzhou • Universidade de Ciência e Tecnologia de Nanjing ‑ Campus de Jiangyin

Solicite Soluções em Massa Diretas da Fábrica para Garantir a Margem de Lucro do Seu ProjetoPor favor, envie abaixo as restrições geotécnicas do local ou os projetos de desenho do seu projeto. Nossos engenheiros de vendas técnicos sênior fornecerão‑lhe, gratuitamente em 24‑48 horas, a configuração ideal de carga de contêiner, desenhos detalhados CAD nativos (formato DWG) e uma proposta comercial direta da fábrica original sem acréscimos de intermediários (valor avaliado em 1 500 USD, oferta gratuita por tempo limitado).

Parâmetros do Formulário Necessários para Avaliação de Preço Direto da Fábrica

*Nome do Gestor de Aquisições / Nome Completo da Empresa Contratante EPC：

*E‑mail Corporativo / Meio de Mensagens Instantâneas Transfronteiriças：

Local de Desenvolvimento Pretendido / Normas de Conformidade Municipal Locais Aplicáveis：

Volume Total Estimado de Retenção ou Quantidade de Compra：

Condições Geológicas Principais：

Nome do Porto de Destino / Incoterms Requeridos：

Controle de Qualidade Rigoroso Pré‑Embarque Garantindo que Aquisições em Massa Cumpram os Padrões de Entrega Internacionais

Para projetos transfronteiriços de infraestrutura subterrânea, sabemos que o controle de qualidade na origem é mais crucial do que soluções corretivas posteriores. A YYRH segue princípios rigorosos de comércio transfronteiriço, esclarecendo responsabilidades e eliminando riscos:

100% Verificação de Qualidade Pré‑Embarque (QA/QC):

Cada lote de módulos 1200‑EW passa por inspeção de amostragem padronizada antes do carregamento dos contêineres. Comprometemos‑nos solenemente que o produto entregue será totalmente compatível com a folha de especificações técnicas quanto às dimensões físicas, taxa de vazio e parâmetros base do material.

Limite Claro de Responsabilidade na Construção：

O desempenho final de suporte de carga de um sistema de retenção subterrâneo depende fortemente da execução padronizada no canteiro de obras. Forneceremos com cada pedido um Guia de Operação Padronizado de Instalação e Aterro (SOP) bilíngue detalhado (chinês‑inglês). Desde que sua equipe de engenharia civil siga rigorosamente este guia (incluindo preparação adequada da base, limitação da profundidade total de enterramento a ≤ 3,0 metros, aplicação em zonas de carga média/leve, etc.), o modelo 1200‑EW entregará de forma robusta a capacidade de carga estrutural projetada, evitando litígios por recalque não decorrentes da qualidade do produto propriamente dita.

Documentação Fotográfica Totalmente Transparente do Carregamento：

Antes da saída do navio, enviaremos a lista completa de embalagem do contêiner e fotos reais do carregamento. As mercadorias são embaladas de forma segura na configuração aninhada de empacotamento plano ideal, para minimizar riscos de deslocamento durante o trânsito marítimo internacional.

FAQ

Perguntas Frequentes para

Wholesale & Projects

A resistência à compressão vertical de 45 toneladas é adequada para aplicações em parques comunitários?

[Adequação da classificação de carga vertical de 45 T para parques comunitários]: Sim, é totalmente adequada. A análise de carga confirma: a cobertura de solo impõe cerca de 1,1 T por módulo, a carga viva de peões ronda os 0,36 T e os veículos ligeiros de manutenção, com uma profundidade de 800 mm, exercem menos de 2 T — resultando numa carga total de pico inferior a 4 T. Isto proporciona um coeficiente de segurança superior a 11 (45 T / 4 T). Mesmo com uma profundidade reduzida de cobertura de solo de 500 mm, o coeficiente de segurança mantém‑se acima de 5. Para zonas com acesso regular de camiões, especifique o 1200‑SD ou o 1000‑HD.

Quantos módulos 1200‑EW são necessários para um sistema de drenagem de parque de 5 000 m²?

As quantidades de módulos são definidas pelo volume de armazenamento necessário, e não pela área superficial do local. Cada módulo disponibiliza aproximadamente 0,216 m³ de armazenamento. Tomando como exemplo um volume‑alvo de 100 m³: 100 / 0,216 equivale a cerca de 463 módulos; considerando uma margem de segurança de 2‑3 %, obtemos um total de aproximadamente 475 módulos. Envie um formulário de pedido de cotação (RFQ) para receber uma lista detalhada de quantidades de módulos e um desenho otimizado da disposição da bacia adaptado aos parâmetros específicos do seu projeto.

O modelo 1200‑EW é adequado para projetos de infraestrutura em mercados emergentes?

Sim, ele está especificamente orientado para estes mercados. As principais vantagens incluem: custo de aquisição 25‑35 % mais baixo, elevada densidade de embalagem superior a 5 000 unidades por contentor de 40 pés HQ, peso para manuseamento manual de cerca de 9 kg, compatibilidade com geotêxteis e materiais de enchimento obtidos localmente, além da certificação EN 17152‑1 (norma europeia). Existem instalações de referência espalhadas pelo Sudeste Asiático, África Oriental e Ocidental, Ásia do Sul e América Central.

O modelo 1200‑EW suporta tráfego ocasional de caminhões ou veículos de manutenção?

Sim, sujeito a condições estritamente definidas: profundidade mínima de cobertura de solo de 800 mm, utilização ocasional (definida como menos de 50 passagens por ano) e utilização de enchimento granular devidamente compactado juntamente com uma camada de distribuição de carga. Para vias de acesso regulares de camiões, autocarros ou veículos de bombeiros, especifique o 1200‑SD ou o 1000‑HD. Os módulos são totalmente interoperáveis, o que permite uma implantação por zonas numa única arquitetura de bacia.

Qual é a cobertura da garantia e qual é a vida útil operacional prevista?

O módulo conta com uma garantia limitada de 10 anos que cobre defeitos de fabrico, degradação do material e degradação por radiação UV antes do enterramento. A vida útil operacional prevista supera os 50 anos, com base na extrapolação de fluência a longo prazo da norma EN 17152‑1. Estão excluídos da garantia: erros de instalação, profundidade insuficiente de cobertura de solo, modificações não autorizadas e exposição química fora das especificações.
