- المواصفات الفنيةالبيانات المُحققة

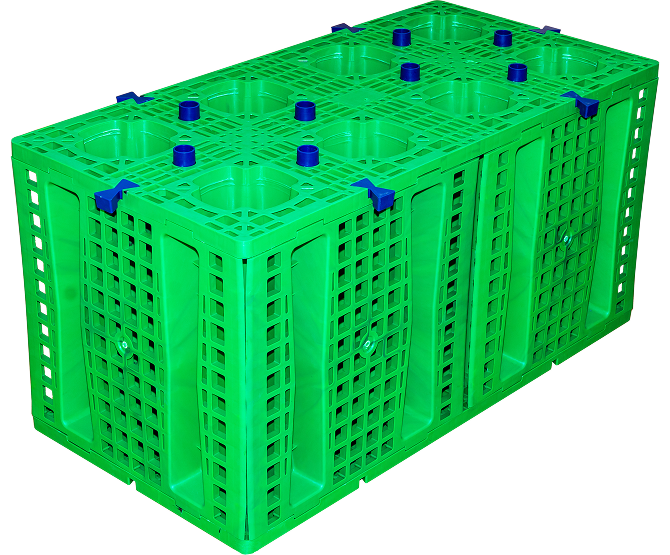

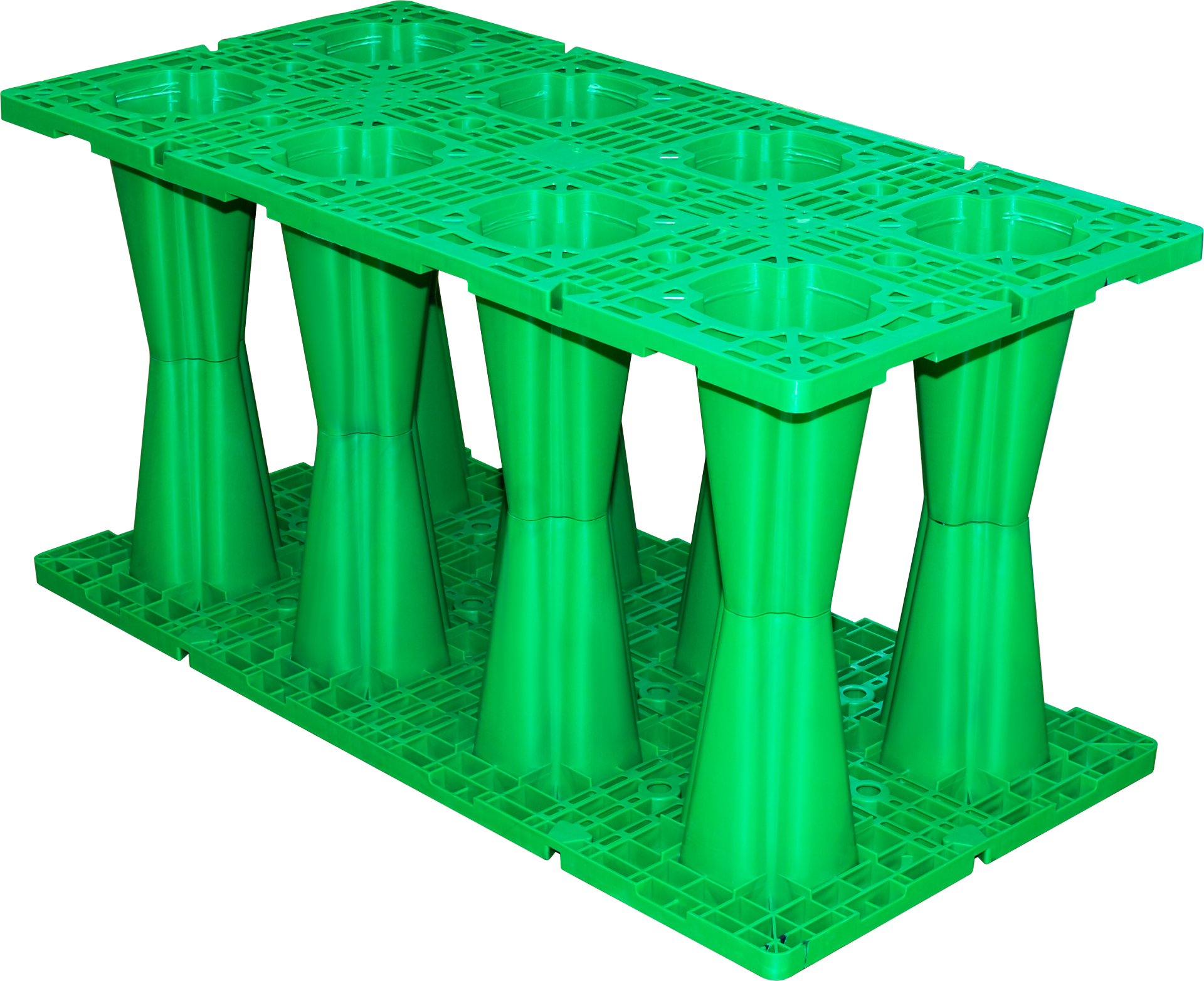

- نموذج المنتجYYRH-MR-1200-SD
- الأبعاد الفيزيائية1200 × 600 × 300 ملم
- ضغط الحمل الرأسيأكثر من 85 طن لكل متر مربع
- ضغط الحمل الجانبيأكثر من 30 طن لكل متر مربع
- شهادة أقصى ارتفاع تركيب / دفن عميقالحد الأقصى لارتفاع التركيب 5.4 متر (يمكن التشغيل المستمر عند عمق دفن يتراوح بين 0.8 متر و3.5 متر)
- نسبة الفراغاتلا تقل عن 92% (نظام تخزين مياه الأمطار بنسبة فراغات عالية)
- معيار التنفيذالنوع الثقيل وفق المعايير الوطنية
- اللونأخضر

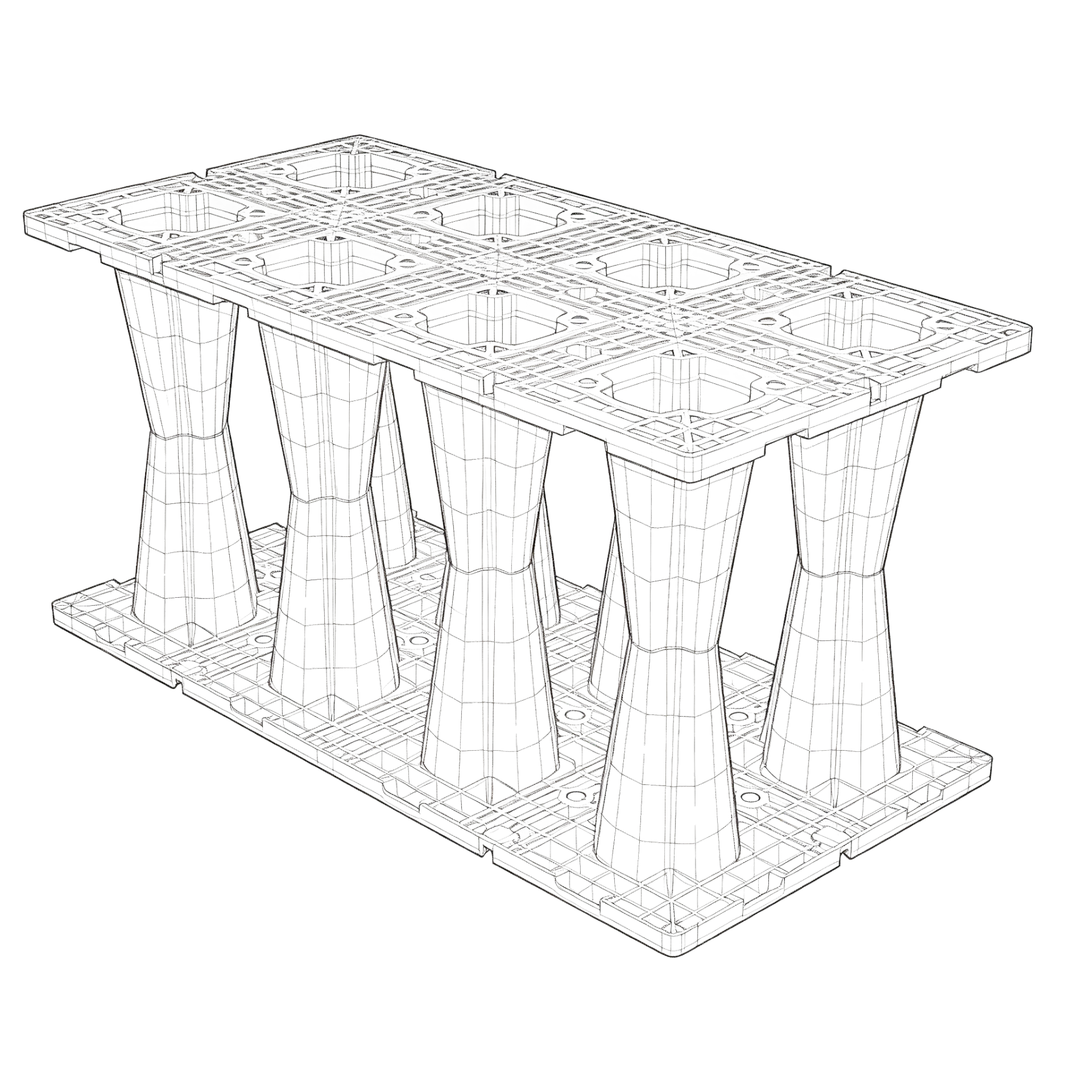

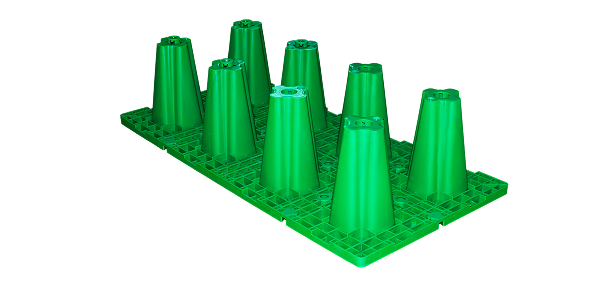

- التصميم الهيكليترابط ميكانيكي متقاطع مع أضلاع ومجاري متموجة
هندسة منصات لزيادة سرعة التركيب (تخفيض التكلفة بنسبة 44%)
مساحة التغطية لكل وحدة مرفوعة زادت بنسبة 44%：

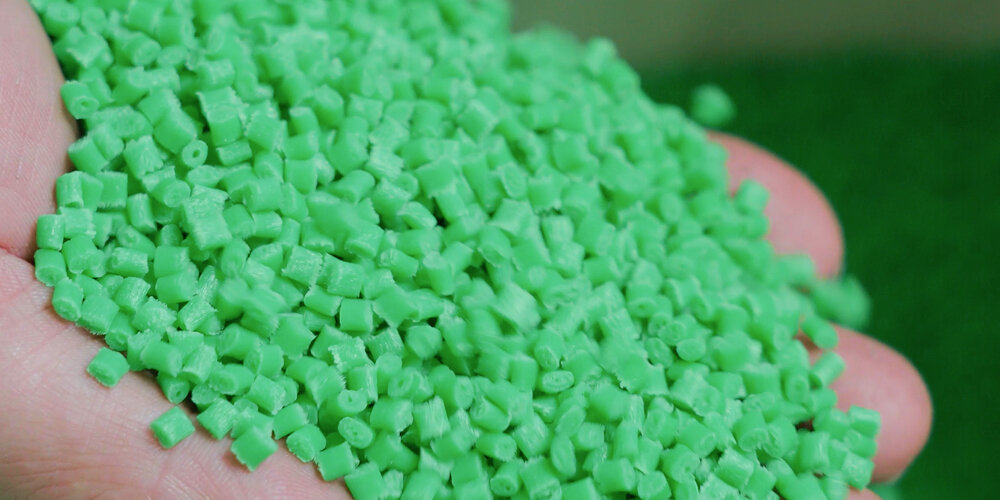

مقارنة بنماذج سلسلة 1000 المماثلة، تزيد منصة 1200-SD مساحة الأرض لكل وحدة من 0.50 متر مربع إلى 0.72 متر مربع. (تجمع منصة 1200-SD بين هندسة ألواح موسعة وبنية بوليمر هيكلية عالية التبلور، مما يزيد مساحة التغطية لكل وحدة مرفوعة بنسبة 44% مقارنة بنماذج سلسلة 1000 المماثلة.)
تخفيض كبير في تكاليف العمالة والوقت:
يقلل بشكل كبير من إجمالي عدد تجميعات الوحدات للمشروع بأكمله. يزيل تعارضات جدولة الرافعات وفترات الانتظار لشراء معدات الرفع المتخصصة. (لا توجد تعارضات في جدولة الرافعات؛ ولا فترات انتظار لشراء معدات الرفع المتخصصة.)
قدرة تحمل رأسية 85 طن وجانبية 30 طن (أمان هيكلي أقصى)

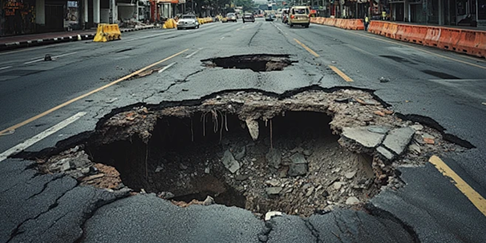

بنية أعمدة متشابكة سداسية المحاور (تصميم بمجاري متموجة وأضلاع) توزع الإجهادات الجيوتقنية المعقدة متعددة الاتجاهات بالتساوي. تتيح مقاومة الانضغاط الرأسية لأكثر من 85 طن والجانبية لأكثر من 30 طن العمل كجدار استباقي صلب تحت الأرض، وتمنع بقوة هبوط السطح في ظل ظروف الرصف ذات الأحمال الخفيفة.

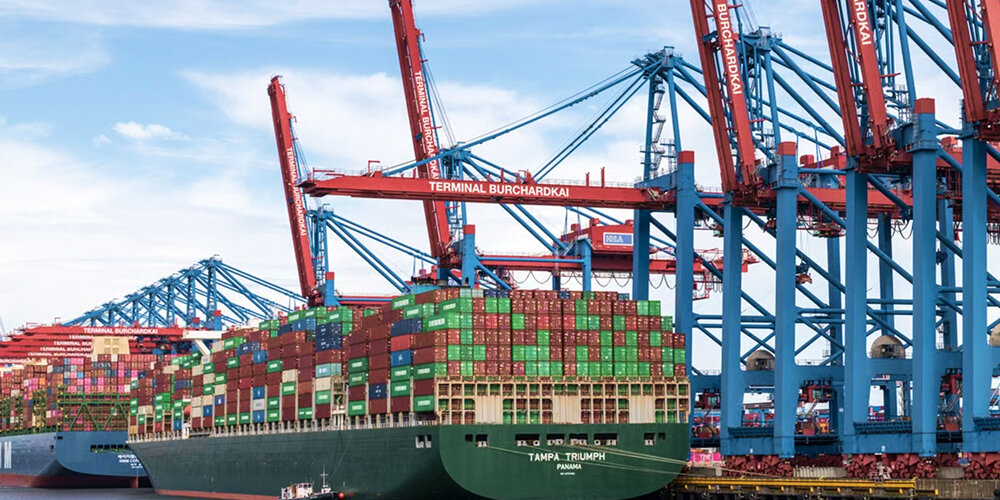

هندسة حاويات قابلة للتداخل والتكديس (تخفيض تكاليف الشحن عبر الحدود)
مصممة خصيصًا للتوزيع الضخم عالي الكمية عبر الدول والشراء الجماعي للبنية التحتية، تدعم التعبئة المسطحة عالية الكثافة والنقل بالتداخل، مما يقلل بشكل كبير من تكلفة الشحن لكل حاوية.

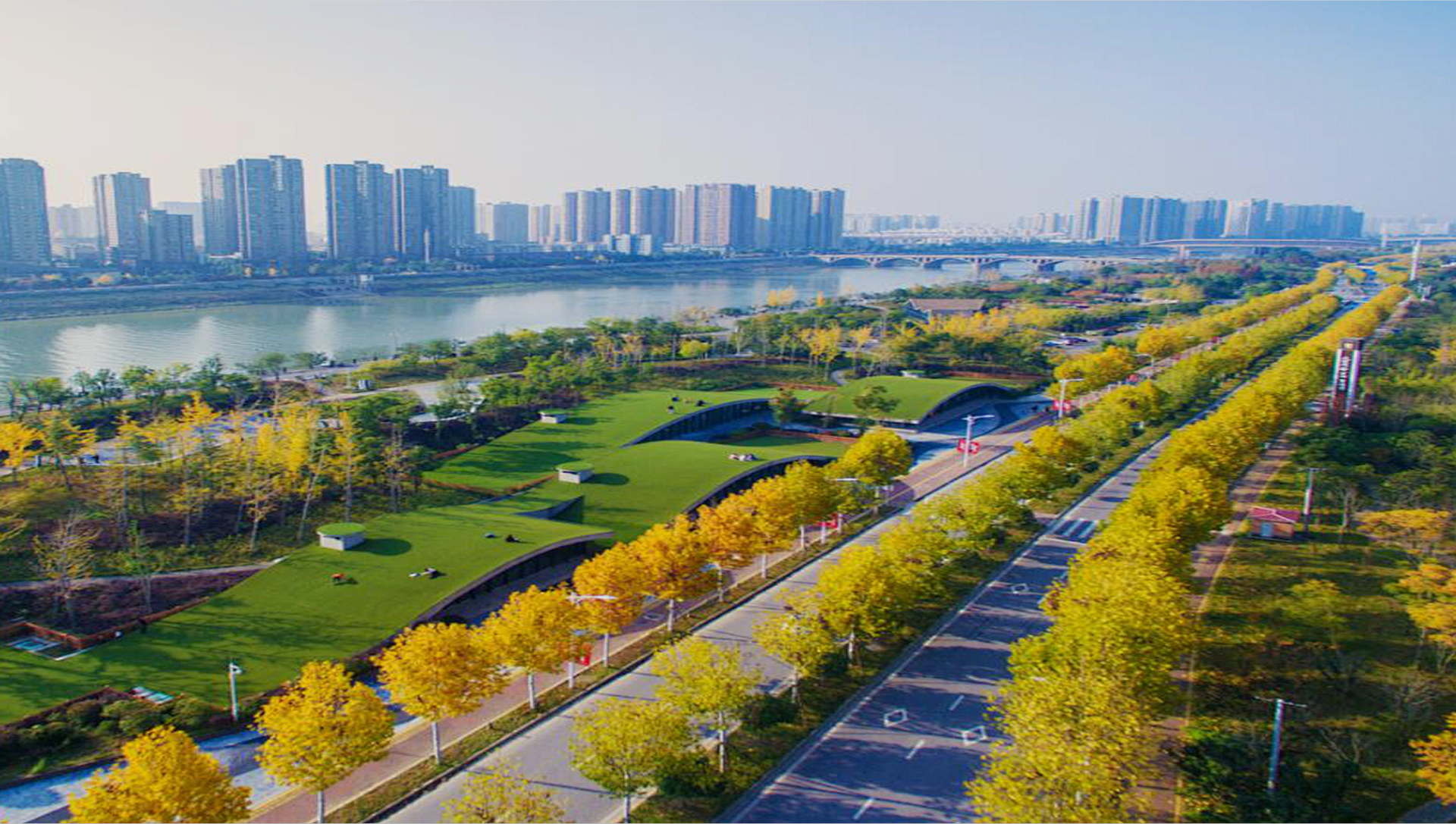

الرصفات ذات الأحمال الخفيفة والحزام الأخضر الحضري

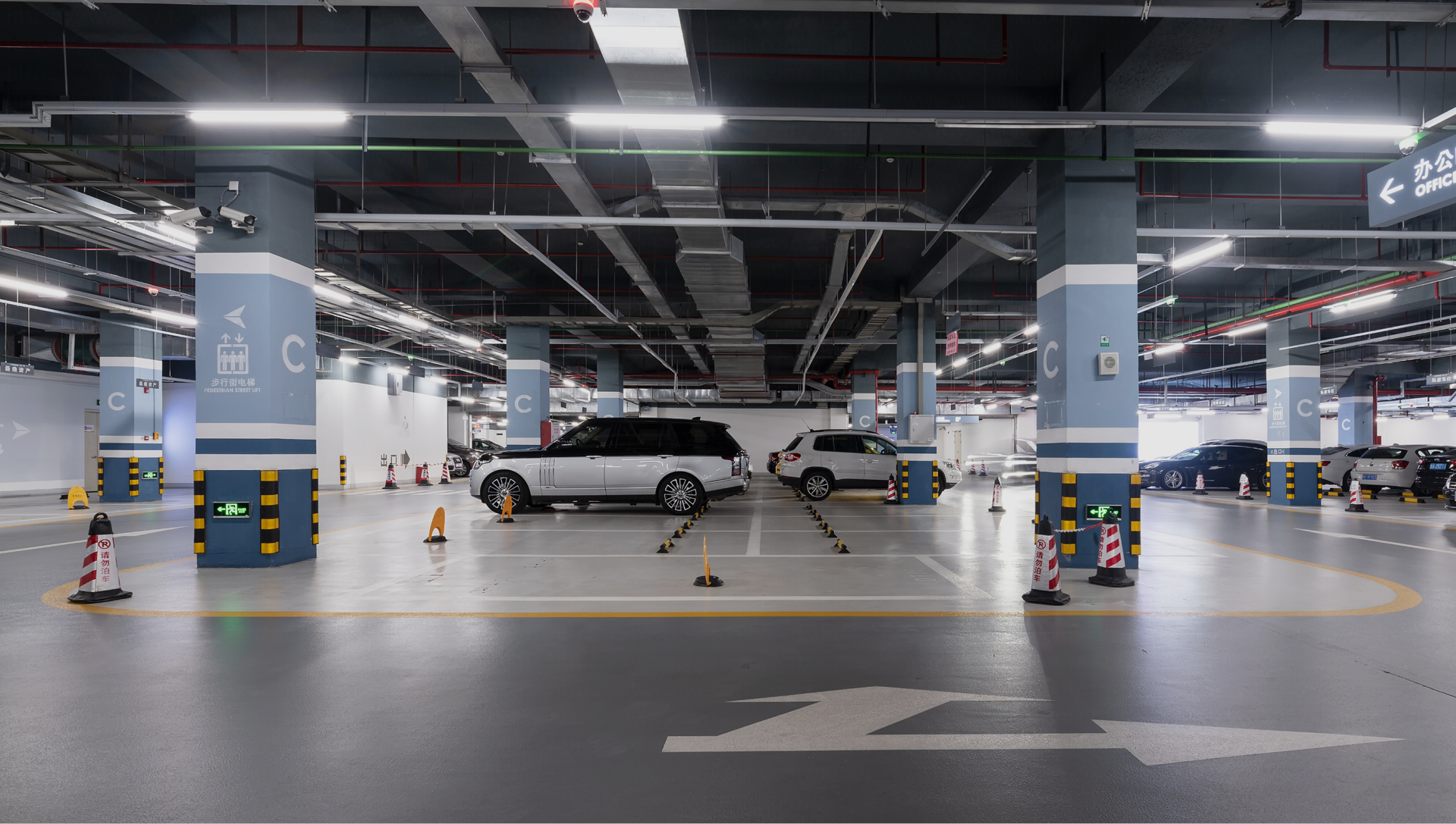

أسقف المرائب تحت الأرض والمساحات المغلقة الضيقة
مراكز اللوجستيات وساحات التوزيع ذات الدوران السريع
مناطق صناعية وصرف حدائق التصنيع
شروط التطبيق: حواجز احتجاز مياه الأمطار تحت الأرض الموجودة تحت الرصيف، ممرات المركبات غير المحركة، الحزام الأخضر المنظر، أو مواقف المركبات الصغيرة.
الشروط:يجب أن يقاوم الأحمال المفاجئة للمركبات السطحية والضغط الجانبي المستمر لجذور النباتات والتربة في بيئات التغطية الضحلة.
الاستجابة: يوفر نموذج 1200-SD حدود مقاومة ضغط رأسي يتجاوز 85 طن وجانبي يتجاوز 30 طن، ويمنع بقوة هبوط أسفلت السطح خلال فترة الخدمة الطويلة الأمد.
النتيجة: يحقق استقرارًا هندسيًا لمدة تصل إلى 50 عامًا، ويزيل المسؤولية عن صيانة الهبوط بعد الانتهاء من البناء.

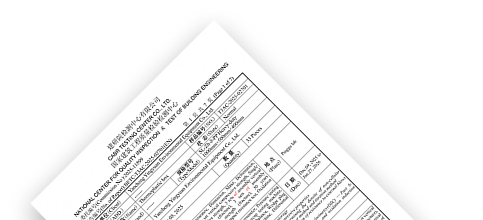

قاعدة التصنيع الأساسية لدينا معتمدة رسمياً كـ "مؤسسة ذات ائتمان درجة AAA" ووحدة "رائد أعمال نزيه".
يوفر هذا أعلى مستوى من ضمان أداء سلسلة الإمداد، تحميل الحاويات المُحسن، وأمان تسليم العقود الكبيرة لشبكات التوزيع متعددة الجنسيات ومشاريع البنية التحتية واسعة النطاق.
نرفض المبالغات الذاتية، وترد أدناه ملاحظات نتائج الهندسة القيمية الحقيقية من
مقاولو المشاريع العامة من شركات EPC الميدانية ومديري المشتريات والتوزيع
تقليل حجم أعمال الحفر
«بدمج مصفوفة YYRH-MR1200-SD ذات نسبة فراغ عالية للغاية لا تقل عن 92%، نجحنا في خفض حجم حفر الخنادق والتخلص من التربة بأكثر من 60% مقارنة بحلول مصارف الحجر المسحوب التقليدية، مما أدى إلى تحسين ربح المشروع بشكل مباشر.»
تخفيض تكاليف النقل الميداني والرفع الميكانيكي
«التصميم الهندسي المتراص للوحدات كبيرة الحجم مكننا من التخلص تمامًا من الحاجة إلى جدولة الرافعات المتنقلة في مشاريع البنية التحتية التي تمتد على آلاف الأمتار المربعة. بالنسبة لمشروع واحد بسعة 1000 متر مكعب، أدى التجميع اليدوي بواسطة شخصين إلى توفير ما بين 6 إلى 8 عمليات استدعاء للرافعة، مما خفض تكاليف اللوجستيات الميدانية بنحو 12000 دولار لكل موقع مباشرة.»
ما هو الحد الأقصى لعمق الدفن للوحدة 1200-SD؟يُصمم طراز 1200-SD للتشغيل المستمر ضمن نطاق عمق دفن يتراوح من 0.8 متر إلى 3.5 متر (2.6 قدم إلى 11.5 قدم)، ويُقاس هذا العمق من السطح النهائي حتى الجزء العلوي للوحدة.
يُحدد الحد الأقصى البالغ 3.5 متر بناءً على مجمل إجهاد الغطاء الترابي وسيناريو الحمل المروري المتحرك الأكثر ضررًا (المكافئ لمعيار AASHTO HS-25).
عند أعماق تتجاوز 3.5 متر، قد يقترب وزن عمود التربة بالإضافة إلى الحمل الديناميكي المروري من عتبة زحف الوحدة تحت الأحمال المستمرة؛ ويجب على مهندس إنشائي تقييم ما إذا كان من الضروري استخدام وحدات ذات سعة تحمل أعلى (مثل 1000-HD) أو تعزيزات إضافية (ألواح توزيع خرسانية مسلحة).
عند أعماق تقل عن الحد الأدنى البالغ 0.8 متر، قد تتجاوز تركيزات الإجهاد الديناميكي الناتجة عن المرور ودورات التجمد والذوبان في المناطق الباردة نطاق أداء الوحدات القريبة من السطح.
كم عدد وحدات 1200-SD المطلوبة لكل متر مربع ولكل متر مكعب؟تحتل كل وحدة 1200-SD مساحة قاعدة قدرها 0.72 متر مربع (1.20 متر × 0.60 متر)، وتلزم 1.39 وحدة لكل متر مربع من مساحة قاع الحوض. بارتفاع وحدة يبلغ 300 ملم (0.30 متر)، تشغل كل وحدة حجمًا إجماليًا مركبًا قدره 0.216 متر مكعب. بمعدل فراغ يتراوح بين 95% و97%، توفر كل وحدة سعة تخزين متاحة تتراوح بين 0.205 و0.210 متر مكعب. تلزم حوالي 4.63 وحدة لكل متر مكعب من حجم التخزين المُركب. لأغراض تقدير المشاريع: حوض تخفيف سعة 1000 متر مكعب بعمق تركيب 1.5 متر (5 طبقات من وحدات بارتفاع 300 ملم) يحتاج إلى حوالي 2315 وحدة، تغطي مساحة قاع حوض تبلغ 1667 متر مربع.
هل يمكن قياس مزايا كفاءة التركيب مقارنة بسلسلة 1000 كميًا؟نعم. عند القياس في مشاريع بلدية ذات نطاقات مماثلة، يوفر طراز 1200-SD المزايا الكمية لكفاءة التركيب التالية مقارنة بالوحدات مقاس 1000×500 ملم:
(أ) انخفاض بنسبة 44% في عمليات مناولة الوحدات والترابط للوحدات لمساحة قاع حوض معينة، ناتج عن الفرق في مساحة القاعدة البالغ 0.72 متر مربع مقابل 0.50 متر مربع؛
(ب) زيادة تقريبية بنسبة 44% في المساحة المركبة يومياً لكل فريق عمل، حيث ترتفع السعة من 550-700 متر مربع يومياً إلى 800-1000 متر مربع يومياً؛
(ج) انخفاض بنسبة 40% في عمليات تشغيل الرافعات، نتيجة زيادة المساحة المغطاة لكل وحدة مما يقلل إجمالي عدد عمليات إنزال المنصات المطلوبة؛
(د) زيادة بنسبة 44% في حجم التخزين المركب لكل شحنة شاحنة، مما يقلل التكلفة الشحنية لكل وحدة وتكرار عمليات التسليم للموقع.
في مشروع بلدية بسعة 5000 متر مكعب، عادةً ما تقلل هذه الكفاءات المتراكمة إجمالي مدة جدول التركيب بمقدار 12-14 يوم عمل مقارنة بتنفيذ مماثل لسلسلة 1000.
هل يمكن استخدام نموذج 1200-SD تحت الطرق السريعة البلدية والطرق السريعة؟يتم تصنيف وحدة 1200-SD لتحمل حمل رأسي يبلغ 85 طن، فهي قادرة على استيعاب مجموع الأحمال الثابتة (طبقة التربة المغطية) والأحمال المتحركة (حركة المرور) عند عمق دفن يصل إلى 3.5 متر في الطرق البلدية الرئيسية، الطرق المجمعة والطرق الفرعية المحلية.
أما بالنسبة للطرق السريعة ذات الوصول المقتصر التي تشهد مرور شاحنات ثقيلة مستمر بسرعات عالية مع تحمل انحرافات طفيفة للغاية، فإنه يلزم إجراء تقييم إنشائي خاص بالموقع بشكل إلزامي.
العامل الفارق الأساسي لا يكمن في قيمة الحمل الساكن، بل في معامل التضخيم الديناميكي: حركة المرور بسرعات الطرق السريعة تولد ترددات حمل دورية أعلى وتراكم إجهاد إرهاقي أكبر طوال عمر التصميم.
في مثل هذه التطبيقات، توفر وحدة 1000-HD (تحمل رأسي يفوق 85 طن، وحمل جانبي يفوق 45 طن) هامش أمان إضافي؛ أو بدلًا من ذلك، يمكن تحديد لوح توزيع أحمال خرساني مسلح فوق مصفوفة الوحدات لتخفيف قمم الإجهادات الديناميكية قبل انتقالها إلى الجزء العلوي للوحدات.
كيف تقارن التكلفة الإجمالية للتركيب لكل متر مكعب لطراز 1200-SD بسلسلة 1000؟تكلفة شراء الوحدة الواحدة من طراز 1200-SD أعلى بنسبة 15–20% تقريبًا مقارنة بطراز 1000-HD، ويرجع ذلك إلى زيادة حجم المواد المستخدمة (أبعاد 1200×600×300 ملم مقابل 1000×500×200 ملم).
ولكن في المشاريع التي يزيد حجم التخزين المركب فيها عن 500 متر مكعب، تفضل التكلفة الإجمالية للتركيب لكل متر مكعب من سعة تخفيف مياه الأمطار طراز 1200-SD بنسبة 8–12%.
تأتي الوفورات من ثلاثة جوانب:
(أ) تقليل عمليات مناولة الوحدات بنسبة 44% مما يقلل ساعات العمالة المباشرة؛
(ب) تقليل عمليات تشغيل الرافعات بنسبة 40% مما يخفض تكلفة إيجار المعدات؛
(ج) زيادة سعة التخزين لكل وحدة (0.205–0.210 متر مكعب مقابل 0.095–0.100 متر مكعب لطراز 1000-HD عند ارتفاع 200 ملم)، مما يعني شراء عدد أقل من الوحدات للحصول على نفس السعة التخزينية.
بالنسبة للمشاريع التي تفرض قيودًا على استخدام الرافعات أو تكون تكلفتها باهظة (مثل المناطق الحضرية المكتظة أو التركيبات تحت الطوابق السفلية)، قد تتجاوز ميزة التكلفة لطريقة تركيب 1200-SD التي لا تحتاج إلى رافعات نسبة 15%.
