مياه العواصف لمدن الإسفنج
أنظمة وحدات معيارية متوافقة مع المواصفات للمياه الحضرية المرونة
المبادئ الستة – التسرب، الاحتفاظ، التخزين، التنقية، الاستخدام، الصرف – تحدد النموذج المتبع لإدارة المياه الحضرية في الصين. تحول سلسلة EW الاقتصادية من شركة يينغ يوان كل مبدأ إلى مكون هندسي قابل للفحص ضمن نظام معياري سهل التركيب والصيانة. بدءًا من أكثر من 20 معيارًا على مستوى المقاطعات وصولًا إلى فحص الأداء في الموقع، يمكن تتبع كل جزء وفق المواصفات الفنية.
مياه العواصف لمدن الإسفنج
أنظمة وحدات معيارية متوافقة مع المواصفات لـ
مرونة المياه الحضرية
المبادئ الستة الأساسية
إطار إدارة مياه العواصف الحضرية في الصين
في عام 2013، وضعت الحكومة المركزية الصينية فلسفة جديدة لصرف المياه الحضرية تلخصها ستة مبادئ: التسرب، الاحتفاظ، التخزين، التنقية، الاستخدام، الصرف.
يعيد هذا الإطار تصور المدينة لا كآلية صرف تقوم بتصريف مياه الأمطار بأسرع وقت ممكن (النموذج البنيوي الرمادي السائد في القرن العشرين)، بل كإسفنج يمتص مياه الأمطار ويقوم بتنقيتها وتخزينها وإعادة استخدامها عند مصدرها.
تم إضفاء الطابع الرسمي على هذه السياسة في الدليل الفني لبناء مدن الإسفنج (2014)، ثم تم تدوينها في المواصفة CJJ 311-2020، كما تم دمجها ضمن المواصفة GB/T 50378-2019 (معيار تقييم المباني الخضراء).
بحلول عام 2030، يجب أن تحقق 80% من المساحات الحضرية المبنية في مدن الإسفنج النموذجية الهدف المحدد لمعدل التحكم الكلي في الجريان السنوي للمياه، ويتراوح هذا المعدل عادةً بين 70% و85% حسب المنطقة المناخية.
بالنسبة للمهندس المدني ومستشاري أنظمة الصرف ومهندسي المناظر الطبيعية، يترتب على ذلك أن كل مشروع، سواء سكني أو تجاري أو بلدي أو صناعي، يجب إثبات امتثاله الكمي لمعيار التحكم في الجريان السطحي السنوي.
أصبحت أنظمة الوحدات الخلوية الأرضية المعيارية، المصممة خصيصًا للتسرب والتخفيف بالتصريف المنظم، التقنية الأساسية لتحقيق هذا الهدف على مستوى المصدر والمجتمعات السكنية.
تم تصميم سلسلة EW الاقتصادية من شركة يينغ يوان لتتوافق مع هذه المتطلبات التنظيمية؛ حيث كل معامل فني محدد (حجم الفراغ 90 مم، معدل التسرب عبر المنسوجات الأرضية، سعة التخزين لكل وحدة، مقاومة القص للمشابك) يتطابق مع بند ضمن المواصفات الوطنية أو المحلية ذات الصلة.
من المبادئ الستة إلى الهندسة لوحدات EW – تحويل قابل للتتبع
الإطار السياسي
ستة مبادئ، ثلاث مستويات تطبيق
يعمل إطار مدن الإسفنج الصيني على ثلاثة نطاقات مكانية: (أ) التحكم عند المصدر – كل موقع أو قطعة أرض منفصلة، ويقوم بمعالجة مياه الأمطار في مكان سقوطها (التسرب والاحتفاظ).
(ب) مستوى المجتمع وشبكات النقل: شبكات الصرف على نطاق الأحياء السكنية، وتقوم بنقل الفائض من الجريان السطحي بين منشآت التحكم عند المصدر (الصرف والتخزين)
(ج) مستوى المدينة والمنطقة: شبكات الصرف الرئيسية وخزانات احتجاز الفيضانات، وتعالج حالات هطول الأمطار الشديدة التي تتجاوز قدرة منشآت التحكم عند المصدر (الصرف والتخزين).
يعمل نظام EW من شركة يينغ يوان بشكل أساسي على المستويين (أ) و(ب)، كما يمكن استخدامه في المستوى (ج) لإنشاء خزانات تخزين موزعة داخل الممرات الخضراء البلدية والحدائق الحضرية.
سلسلة EW الاقتصادية
الحل الهندسي المتوافق لتطبيقات المدن الإسفنجية
- متطلبات المدن الإسفنجيةاستجابة سلسلة EW
- دفن ضحل (1.2–2.5 متر) لمنشآت التحكم بالمياه من المصدرارتفاع وحدة EW يبلغ 300 ملم؛ الحد الأدنى للغطاء الترابي 500 ملم؛ عمق الدفن الإجمالي النموذجي 1.2–2.0 متر، وهو يقع ضمن نطاق حفر الخنادق الضحلة.
- تحمل فقط للمشاة والمركبات الخفيفة (ممنوع مرور الشاحنات الثقيلة)تصنيف SL-45 (حمولة محورية قصوى 45 طن)؛ مناسب للمشاة، الدراجات، مواقف السيارات، والحمولات العرضية للشاحنات الصغيرة، ويتوافق مع تصنيفات A15/B125 حسب الحاجة.
- نسبة فراغ تبلغ 92% لتحقيق أقصى سعة تخزين لكل وحدة حجم حفرفراغ متصل بنسبة 92%، سعة تخزين لكل وحدة 198.72 لتر؛ يقلل كمية نواتج الحفر وتكلفة نقلها خارج الموقع، وهو أمر هام للمواقع الحضرية ذات الوصول المحدود للشاحنات.
- ترشيح بالنسيج الجيوتكنيكي متوافق مع مواصفات O90نسيج جيوتكنيكي GTX-180 (وزن سطحي 180 جرام لكل متر مربع) مخصص للترشيح والتسرب، بفتحات O90 تتراوح بين 0.07 و0.12 ملم، ونفاذية ماء لا تقل عن 5×10⁻³ متر في الثانية، ويتجاوز متطلبات النسيج الجيوتكنيكي الواردة في المواصفة CJJ 311-2020.
- تركيب يدوي، لا حاجة لرافعات في المواقع الحضرية الضيقةوزن الوحدة 8.75 كيلوغرام، يلزم فريق مكون من شخصين، يمكن تركيب 50 إلى 70 وحدة خلال وردية عمل مدتها 8 ساعات، ولا حاجة لرافعات أو معدات ميكانيكية لوضع الوحدات.
- متوافق مع أكثر من 20 معيار محلي للمدن الإسفنجية على مستوى المقاطعاتيتم تقديم بيان الامتثال لكل مشروع، حيث يتم ربط كل مكون من مكونات النظام ببنود المعايير الوطنية والمحلية والمحافظية ذات الصلة.
المبادئ الستة
خريطة التنفيذ
التسرب
البند 5.2 من المواصفة CJJ 311-2020: وحدات EW بنظام التسرب – تغليف كامل بمنسوج أرضي GTX-180 بوزن 180 جرام لكل متر مربع، بدون بطانة عازلة.
فتحات المنسوج الأرضي بقياس 0.07–0.12 ملم تتطابق مع تدرج حبيبات التربة المحيطة.
معدل التسرب عبر المنسوج الأرضي لا يقل عن 5×10⁻³ متر في الثانية، وهو يفوق معدلات التسرب التصميمية لجميع أنواع التربة، من الطمي الرملي (10⁻⁵ م/ث) إلى الرمل متدرج الحبيبات جيدًا (10⁻⁴ م/ث).
توفر نسبة الفراغ البالغة 92% سعة تخزين مؤقتة خلال عملية تسرب المياه.الاحتفاظ بالمياه
البند 5.3 من المواصفة CJJ 311-2020: وحدات EW بنظام الاحتفاظ المؤقت مزودة بجهاز تحكم تدفق دوامي (مخفف تدفق مائي بقطر 110 ملم).
يحد جهاز التحكم التدفقي من معدل التصريف ليكون مطابقًا لمعدل جريان المياه في الأراضي الخضراء قبل التطوير (معدل QBAR، وعادة ما يتراوح بين 5 إلى 8 لتر لكل ثانية لكل هكتار).
خلال العواصف المطرية الحادة، يتم احتجاز المياه داخل الفراغات الوحداتية ثم تصريفها بمعدل منظم، مما يقلل ذروة التدفق بنسبة تتراوح بين 70% و90% مقارنة بالجريان غير المنظم.
جهاز التحكم التدفقي دوامي يعمل بطريقة سلبية: لا يحتاج إلى مصدر كهربائي، ولا يحتوي على أجزاء متحركة، ولا يتطلب إجراءات صيانة دورية.التخزين
البند 5.4 من المواصفة CJJ 311-2020: وحدات EW ذات نسبة فراغ 92%؛ كل وحدة بقياس 1000×600×300 ملم تخزن حوالي 198.72 لتر من المياه.
تُحسب سعة التخزين وفق المعادلة:
V = (مساحة منطقة التجميع × عمق هطول الأمطار التصميمي × معامل الجريان × معامل أمان 1.1) ÷ نسبة الفراغ 0.92
يُستخرج قيمة عمق هطول الأمطار التصميمي من منحنى علاقة معدل التحكم بالجريان السنوي المحلي مقابل عمق الأمطار الصادر عن هيئة الإسكان التابعة للمقاطعة.التنقية
البند 6.2 من المواصفة CJJ 311-2020: سلسلة معالجة متعددة الحواجز:
(أ) حوض حبس الطمي عند المدخل (سعة 600 لتر) لالتقاط الملوثات الكبيرة والرواسب الخشنة (أكبر من 5 ملم)؛
(ب) غلاف المنسوج الأرضي (فتحات قياس 0.07–0.12 ملم) لاحتجاز المواد العالقة عند سطح التلامس بين التربة والوحدات؛
(ج) جهاز مدخل مهدئ يمنع إعادة تعليق الرواسب داخل فراغات التخزين؛
(د) مرشح سحب عائم (دقة 200 ميكرون) لإجراء التنقية النهائية للمياه المجمعة.
كفاءة إزالة المواد الصلبة العالقة تتراوح بين 75% و90% على مستوى النظام ككل، وتعتمد على تركيز الملوثات عند المدخل وفترات صيانة حوض حبس الطمي.الاستفادة من المياه المعاد تجميعها
البند 7 من المواصفة CJJ 311-2020: وحدات EW بنظام تجميع مياه الأمطار: بطانة بولي إيثيلين عالي الكثافة بسمك 2.0 ملم (GM-2.0) لإنشاء خزان عازل للمياه، مضخة غاطسة مثبتة على قاعدة من الفولاذ المقاوم للصدأ 316L، مرشح سحب عائم يسحب المياه من عمق 150 ملم تحت سطح الماء، بالإضافة إلى مدخل مهدئ للتدفق.
استخدامات المياه المعاد استرجاعها: ري المساحات الخضراء (الحدائق، المنتزهات، الأسقف الخضراء)، غسل المراحيض (بعد التعقيم بالأشعة فوق البنفسجية)، تنظيف الطرق، مياه الأعمال الإنشائية، ري المحاصيل الزراعية غير الصالحة للأكل.
سعة تخزين تجميع المياه النموذجية للمباني السكنية: 10 إلى 30 متر مكعب لكل مبنى (تغطي 30% إلى 60% من الاحتياجات للمياه غير الصالحة للشرب).الصرف
البند 8 من المواصفة CJJ 311-2020: نظام الفائض والتحويل الجانبي: عند امتلاء سعة تخزين الوحدات، يتم تحويل تدفق المياه الزائد عن طريق سد مائي مرتفع لصرفه إلى شبكة الصرف السفلية السفلية (مجاري العواصف البلدية أو القنوات المفتوحة).
يتم ضبط ارتفاع منسوب الفائض عند قمة الوحدات لمنع زيادة الضغط على أنابيب المدخل العلوي.
في التطبيقات على نطاق الأحياء السكنية، يتم توصيل عدة نقاط تجميع EW هيدروليكيًا على التوالي؛ تمتلئ النقطة الأولى أولاً، ثم يفيض الماء إلى النقطة الثانية وهكذا، لتحقيق أقصى قدر من التسرب قبل حدوث صرف المياه على سطح الأرض.أربعة سيناريوهات للتطبيق
المدن الإسفنجية في التطبيق العملي
المناظر الطبيعية والأماكن العامة
دمج البنية التحتية الخضراء

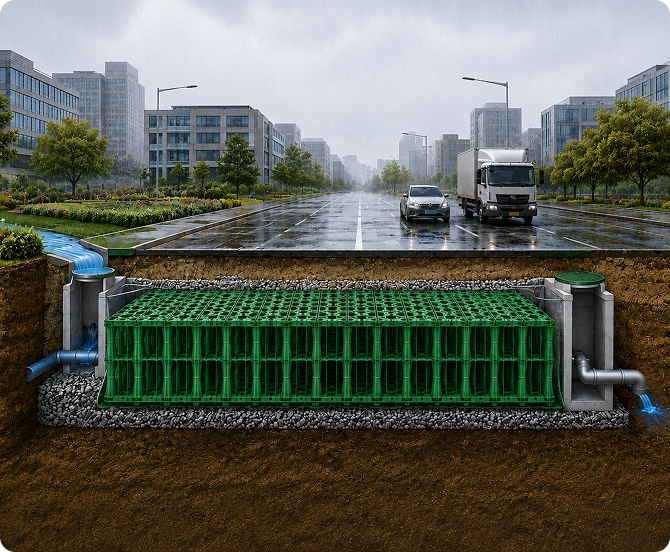

أبرز تطبيقات المدن الإسفنجية الظاهرة: تركيب الوحدات تحت الرصف النفاذ، حدائق الأمطار، قنوات الترشيح الحيوية والمساحات الخضراء المنخفضة في الحدائق، الساحات، المشاهد الشوارعية والممرات الخضراء الحضرية.
- المعاملالقيمة
- سلسلة الوحداتسلسلة EW الاقتصادية، ارتفاع 300 ملم
- الوظيفة الهيدروليكيةالتسرب (مغلف بنسيج جيوتكنيكي، بدون بطانة) – أو نظام هجين للتسرب والاحتجاز مع بطانة ومرشح التدفق العمودي عند الحاجة إلى تصريف منظم لحماية المياه الجوفية
- النسيج الجيوتكنيكينسيج جيوتكنيكي GTX-180 (180 جرام لكل متر مربع) للمناظر الطبيعية القياسية؛ GTX-300 (300 جرام لكل متر مربع) للتركيبات القريبة من جذور الأشجار
- نوع الغطاءغطاء بولي إيثيلين معتمد لحركة المشاة فئة A15 أو غطاء صينية مدمج يقبل التربة السطحية والعشب أو الزراعة لدمج غير مرئي
- عمق الدفن0.8-1.8 متر (من قمة الوحدة إلى سطح المنظر الطبيعي)
الاعتبارات الرئيسية:التكامل الجمالي: يتيح الأنبوب الرافع القابل للتمدد مع غطاء الصينية المدمجة إخفاء فتحة الفحص تحت العشب أو النباتات، مما يلبي مطالب مهندسي المناظر الطبيعية ببنية تحتية غير ظاهرة. وفي حال حاجة الموقع إلى نظام ري، يمكن تطوير نظام التسرب ليصبح نظام تجميع جزئي للمياه (بطانة مع مضخة داخل حجرة منفصلةcompartment).
مرجع المشروع:مشروع مرجعي:
ممر أخضر بلدي، شرق الصين (مدينة من الدرجة الثانية): سعة إجمالية 850 متر مكعب موزعة على 14 نقطة تجميع وتسرب، كلها تحت المساحات العامة المنسقة. مدة الخدمة ثلاث سنوات – معدل التسرب لا يزال عند 85% من القيمة التصميمية. الصيانة السنوية: فحص بواسطة كاميرا التفتيش المغلقة الدائرة (CCTV)، ولا حاجة لأي عمليات تدخل إضافية.
مجمع سكني
إدارة مياه الأمطار على مستوى قطعة الأرض والمساحات المشتركة
المشاريع السكنية (فلل، مبانٍ متوسطة الارتفاع، مبانٍ عالية الارتفاع) تتطلب ما يلي: (أ) وحدات تسرب مياه أمطار لكل قطعة أرض لحدائق خاصة وممرات المركبات؛ (ب) نظام احتجاز مشترك تحت الطرق الداخلية، مواقف السيارات والمساحات الخضراء المشتركة؛ (ج) تجميع مياه الأمطار لري المساحات الخضراء وغسل المركبات.
- المعاملالقيمة
- سلسلة الوحداتسلسلة EW الاقتصادية للمساحات المشتركة (مواقف السيارات، الطرق الداخلية)؛ سلسلة PP القياسية لوحدات تسرب الحدائق الخاصة (مُحسنة من ناحية التكلفة)
- الوظيفة الهيدروليكيةلكل قطعة أرض: تسرب مياه الأمطار. للمساحات المشتركة: احتجاز مؤقت للمياه (مع مرشح تدفق رأسي) أو تجميع مياه الأمطار (باستخدام بطانة عازلة، مضخة ومرشح عائم).
- النسيج الجيو تقنينسيج جيوتكستايل GTX-180 لقطع الأراضي الفردية؛ GTX-300 للمساحات المشتركة القريبة من الأشجار
- نوع الغطاءغطاء بولي إيثيلين فئة A15 (لقطع الأراضي والحدائق الخاصة)؛ غطاء حديد مطيل فئة B125 (للمساحات المشتركة التي تمر عليها المركبات أحيانًا)
- عمق الدفن1.0–1.5 متر (لقطع الأراضي الفردية)؛ 1.5–2.5 متر (للمساحات المشتركة تحت الطرق)
الاعتبار الرئيسيالحساسية للتكلفة على مستوى قطع الأراضي: تؤثر تكلفة وحدات تسرب كل قطعة مباشرة على هامش ربح المطور. الوحدة EW بسعة 198.72 لتر لكل وحدة تحقق سعة التخزين المطلوبة (عادةً 3–8 متر مكعب لكل قطعة) باستخدام 9–24 وحدة لكل نقطة تسرب – يمكن للفريق العام لأعمال الحفر تركيبها خلال 3–4 ساعات دون الحاجة إلى مقاول متخصص من الباطن. يمكن لأنظمة تجميع المياه المشتركة خفض حاجة المشروع إلى المياه الصالحة للشرب لري المساحات الخضراء بنسبة 55–85%، مما يساهم في تحقيق تقييم المباني الخضراء (GB/T 50378، LEED، BREEAM).
مرجع المشروعمشروع سكني مختلط (فلل ومبانٍ متوسطة الارتفاع)، جنوب الصين: 120 وحدة تسرب خاصة لكل قطعة أرض من سلسلة EW + 3 خزانات احتجاز مشتركة بنفس السلسلة بسعة إجمالية 800 متر مكعب. متوسط مدة تركيب كل وحدة خاصة: 3.5 ساعة. مدة تنفيذ الخزانات المشتركة: 11 يومًا بواسطة طاقم عمل مكون من 6 أشخاص. حصل المشروع على شهادة المباني الخضراء وفق المواصفة GB/T 50378.
المساحات الخضراء البلدية
التخزين الموزع وإعادة استخدام المياه
الحدائق البلدية، الأحزمة الخضراء على الجانبين للشوارع، المناطق العازلة على ضفاف الأنهار ومناطق الترميم البيئي الحضري — تنفيذ نموذج المدينة الإسفنجية على مستوى الحي والمدينة. عادةً ما تكون هذه المشاريع جزءًا من خطة التنفيذ السنوية للمدينة الإسفنجية التابعة للحكومة البلدية، وتشمل أهدافًا محددة كميًا للتحكم في جريان المياه السطحية، بالإضافة إلى فحص أداء النظام بعد انتهاء أعمال البناء.
- المعاملالقيمة
- سلسلة الوحداتسلسلة EW الاقتصادية، ارتفاع 300 ملم
- الوظيفة الهيدروليكيةتسرب المياه (مسامية، بدون بطانة عازلة) تحت المساحات الخضراء؛ احتجاز مؤقت للمياه + تجميعها تحت المناطق المسطحة الصلبة المجاورة للمساحات الخضراء
- جيوتكستايل / نسيج أرضي صناعيجيوتكستايل GTX-180 (مناطق التسرب)؛ GTX-300 (مناطق الاحتجاز، وسادة تحت البطانة العازلة)
- بطانة عازلة (لمناطق تجميع المياه)بطانة GM-2.0 (بولي إيثيلين عالي الكثافة سمك 2.0 ملم) لتخزين مياه الري
- نوع الغطاءصينية مدمجة درجة A15 (للمساحات الخضراء)؛ حديد مطيل درجة B125 (لمسارات مركبات الصيانة)
- عمق الدفنعمق الدفن：1.5–2.5 متر
الاعتبارات الرئيسيةالاعتبارات الرئيسيةالمشتريات البلدية: دورة شراء المشاريع الحكومية العامة تختلف عن مشاريع التطوير الخاصة. يمكن لشركة يينغ يوان التوريد عبر المقاول الرئيسي للمشروع (نموذج الهندسة والمشتريات والبناء EPC) أو مباشرة بموجب اتفاقية إطارية مع الحكومة البلدية.
شروط الدفع القياسية للمشاريع العامة: دفعة مقدمة بنسبة 30%، 60% عند التسليم، و10% بعد القبول النهائي للمشروع.
تتضمن حزمة الوثائق الفنية: إفادة مطابقة تتوافق مع شروط تخطيط المدينة الإسفنجية البلدية، شهادات اختبار المواد، بيان طريقة التركيب، بالإضافة إلى بروتوكول فحص أداء النظام بعد التنفيذ.
تتطلب المشاريع البلدية عادةً مجموعة أجهزة مراقبة إنترنت الأشياء (IoT) لإرسال تقارير الأداء الآلية إلى منصة بيانات المدينة الإسفنجية المركزية للمدينة.
مراجع المشاريعمنطقة عرض نموذجية للمدينة الإسفنجية البلدية، وسط الصين: سعة تخزين موزعة إجمالية 2200 متر مكعب موزعة على 6 نقاط حدائق وحزام أخضر.
تم تقديم بيانات مراقبة الأداء لمدة 18 شهرًا لسلطة الإسكان البلدية كجزء من إجراءات قبول إكمال مشروع المدينة الإسفنجية.
تشمل البيانات: سجلات مستمرة لمنسوب المياه (نظام إنترنت الأشياء StormWatch)، اختبارات معدل التسرب الفصلية، وأخذ عينات لفحص جودة المياه لقياس المواد الصلبة العالقة TSS، الطلب الكيميائي على الأكسجين COD، والنيتروجين الأموني.
مرجع المشروع
التقاط جريان المياه من ساحات المزارع وتخزين مياه الري
إدارة المياه في المناطق الزراعية المحيطة بالمدن والريف: التقاط جريان المياه من ساحات المزارع وأسطح البيوت المحمية، وتخزينها لاستخدامها في الري بالرش، سقي المواشي وتكملة مياه المزارع السمكية. يعالج هذا النظام عدم التوافق الموسمي بين هطول الأمطار (الذي يتركز في موسم الأمطار/الرياح الموسمية) والطلب على مياه الري (الذي يصل ذروته في الموسم الجاف).
- المعاملات / المعايير الفنيةالقيمة
- سلسلة الوحدات المودوليةسلسلة EW الاقتصادية، ارتفاع 300 ملم – أو سلسلة PP القياسية للتركيبات ذات العمق الضئيل جدًا (تخزين مياه مجاري أسطح البيوت المحمية)
- الوظيفة الهيدروليكيةالتجميع – نظام غير منفذ للمياه مزود ببطانة بولي إيثيلين عالي الكثافة سماكة 2.0 ملم، مضخة غاطسة، مرشح سحب عائم، مدخل مهدئ للتدفق
- المعالجة الأوليةتحويل المياه الأولى المحملة بالشوائب (أول طبقة أمطار بعمق 2–5 ملم) + حاجز طين مرحلتين (سعة 600 لتر و1200 لتر متصلان على التوالي، مزودان بحواجز تدفق)
- النسيج الجيوتقنينسيج جيوتقني GTX-300 كوسادة أسفل البطانة وفوق قمة الوحدات المودولية
- مواصفات المضخةمضخة غاطسة، قدرة 0.75–2.2 كيلو وات (تحدد حسب الموقع)، معدل تدفق متناسب مع حاجة نظام الري
- عمق الدفن1.5–3.0 متر
الاعتبارات الرئيسيةجودة المياه لإعادة الاستخدام الزراعي: سلسلة المعالجة (تحويل مياه أول الأمطار → مصيدة الطمي → مدخل مهدئ للتدفق → مرشح سحب عائم) مصممة لتلبية معيار جودة مياه الري الزراعي من الدرجة الثانية، ويتم إضافة وحدة التعقيم بالأشعة فوق البنفسجية بعد المضخة في حالة استخدام المياه لشرب المواشي، أما الصيانة الموسمية فتتضمن تنظيف مصيدة الطمي بالشفط قبل موسم الأمطار لمنع دخول الرواسب المتراكمة إلى وحدة التخزين، وفحص شبكة المرشح العائم كل ستة أشهر، كما تتيح مجموعة مراقبة إنترنت الأشياء متابعة منسوب المياه في الخزان ودرجة عكرتها عن بُعد، وهي مفيدة للمزارع التي تقع خزانات المياه فيها بعيداً عن مبنى المزرعة مما يجعل الفحوصات البصرية اليومية غير عملية، ولتحقيق الامتثال لشروط برامج الإعانات الزراعية كدعم ترشيد المياه الزراعي في الصين أو البرامج الدولية المماثلة، توفر شركة يينغ يوان قالب تقرير تحقق الأداء جاهز للتقديم إلى الجهات المانحة.
مراجع المشاريعمزرعة ألبان في منطقة ضواحي المدينة: خزان تجميع سعة 120 متر مكعب (وحدات سلسلة EW، بطانة بولي إيثيلين عالي الكثافة سماكة 2.0 ملم، مصيدتان طمي سعة كل منهما 600 لتر متصلتان على التوالي). يتم تجميع مياه جريان أسطح ساحات المزرعة وأكواخ إنتاج الألبان بمساحة مستجمعة تبلغ حوالي 2200 متر مربع. توفر المياه المعاد استخدامها نسبة 65% من حاجة غسيل المنشآت وري المراعي. فترة استرداد التكلفة من خلال خفض فواتير مياه الشبكة العامة: 3.8 سنة.
سلسلة EW الاقتصادية
مزايا تشغيل مدن الإسفنج
هندسة التحكم عند المصدر | معالجة الأمطار في مكان سقوطها
المبدأ الأساسي لتصميم مدن الإسفنج هو التحكم عند المصدر: إدارة مياه الأمطار عند نقطة ملامستها للأرض أو بالقرب منها، بدلاً من نقلها إلى منشأة مركزية بعيدة. تتيح وحدات سلسلة EW هذا التصميم الموزع، حيث يتم إنشاء عدة خزانات امتصاص صغيرة (سعة كل منها 5 إلى 20 متر مكعب) تحت كل منطقة من المناطق الطبيعية، متصلة هيدروليكياً ولكنها مستقلة هيكلياً. يوفر هذا النهج الموزع مرونة عالية، ففشل أحد خزانات الامتصاص (مثل انسداده بالرواسب ناتج عن انبعاث الطمي خلال مرحلة البناء) لا يؤثر على أداء النظام بالكامل، ويمكن إجراء الصيانة على وحدة واحدة دون إيقاف عمل الوحدات الأخرى. علاوة على ذلك، يسمح الشكل المودولي بوضع خزانات الامتصاص في المساحات المتبقية ذات الأشكال غير المنتظمة الواقعة بين خطوط المرافق والقواعد ومناطق جذور الأشجار، وهي سمة مميزة للمواقع الحضرية ذات المساحات المحدودة.
هندسة التحكم عند المصدر | معالجة الأمطار في مكان سقوطها
عمر خدمة النسيج الجيوتقني 15 سنة، يتطابق مع عمر الوحدات المودولية
وثائق تنظيمية معدة مسبقاً تغطي المراحل من التخطيط حتى الاستلام النهائي
قابل للتوسع من مستوى قطعة الأرض حتى مستوى المدينة
منصة تقنية واحدة
منصة تقنية واحدة
البناء في فصل الشتاء
قابل للتشغيل تحت درجة التجمد
قابل للتشغيل تحت درجة التجمد
خريطة حقائق نظام EW لمدن الإسفنج
معايير قياس الأداء الرئيسية
- البندالقيمة
- قوة المحور القصوى لوحدة EW450 كيلو نيوتن لكل متر مربع (تصنيف SL-45، مطابق للمواصفة CJ/T 542-2020)
- أبعاد وحدة EW (الطول × العرض × الارتفاع)1200 × 600 × 300 ملم
- سعة التخزين لكل وحدة EW198.72 لتر (عند نسبة فراغ 92%)
- وزن الوحدة (فارغة)8.75 كيلوغرام
- حجم الفتح الظاهري O90 للنسيج الأرضي (للترشيح)0.07–0.12 ملم (نوع GTX-180)
- نفاذية النسيج الأرضي (العمودية)≥ 5×10⁻³ متر لكل ثانية
- العمر الخدمي المتوقع للنسيج الأرضي≥ 15 سنة (خيوط بولي بروبيلين أولية مستمرة)
- نطاق الدفن القياسي (التحكم في المصدر)من غطاء بعمق 0.5 متر حتى عمق 2.5 متر
- الحد الأقصى للدفن العميق (وحدة EW)4.0 متر (للمناطق غير المرورية فقط)
- معدل التركيب (فريق مكون من شخصين)50–70 وحدة EW لكل وردية عمل مدتها 8 ساعات
- كفاءة إزالة المواد الصلبة العالقة (على مستوى النظام)75-90%
- مدن الصين المدرجة في قاعدة بيانات هطول الأمطارأكثر من 200 مدينة، إحصائيات هطول الأمطار التصميمية محملة مسبقًا
- المعايير الإقليمية مُرتبطة في الخريطةأكثر من 20 دليل إرشادي لمدن الإسفنج على مستوى المقاطعات
- مدن التجربة الوطنية (برنامج مدن الإسفنج)30 مدينة (الدفعتان الأولى والثانية، 2015-2016)
- مرجع تركيب منفذ — منطقة عرض تجريبية لمدن الإسفنج البلدية2200 متر مكعب موزعة على 6 عقد (وسط الصين)
- فترة فحص كاميرات المراقبة الداخلية للأنابيب CCTV (مع مراقبة إنترنت الأشياء IoT)كل 2–3 سنوات (مقارنة بالفحص السنوي في حالة عدم وجود مراقبة إنترنت الأشياء)
نهج الوحدات لمدن الإسفنج مقابل النهج التقليدي
المعيار المرجعي التقليدي
البنية التحتية الرمادية التقليدية: خزانات احتجاز خرسانية مدفونة بعمق كبير، ومجاري مياه الأمطار ذات الأقطار الكبيرة، ومعالجة عند نهاية خط الأنابيب. ارتفاع تكلفة الحفر، وطول مدة البناء، وعدم وجود وظيفة تسرب للمياه، وعدم القدرة على إعادة استخدام المياه. التحكم في الجريان السطحي: يعتمد بشكل أساسي على النقل – يتم التصريف إلى المسطحات المائية المستقبلة مع تخفيف أو معالجة محدودة للغاية. استهلاك الأراضي: مساحات واسعة لبرك الاحتجاز. الصيانة: دخول مساحات مغلقة لفحص الهياكل.
منهج يينغ يوان
نظام مدن الإسفنج EW لشركة يينغ يوان: منشآت معيارية للتحكم عند المصدر، مدفونة بعمق ضئيل (1.2–2.5 متر)، تجمع بين التسرب والاحتجاز المُتحكم وحصاد المياه ضمن نظام متكامل واحد.
التحكم في الجريان السطحي: يعتمد بشكل أساسي على التسرب عند المصدر، مع تخفيف الجريان على نطاق الحي السكني، ولا يتم التصريف إلا عند تجاوز السعة الاستيعابية.
استهلاك الأراضي: عدم استهلاك أي مساحة سطحية – كل البنية التحتية مدفونة تحت المساحات الخضراء.
الصيانة: فحص عبر كاميرات CCTV دون الحاجة لدخول مساحات محصورة من خلال أنابيب الوصول العمودية.
توثيق الامتثال للمعايير لغرض الموافقة على التخطيط وقبول إنجاز المشروع.
كيف تدعم شركة يينغ يوان مشروعك لمدن الإسفنج من التخطيط حتى القبول النهائي للمشروع
الرقم 1
جمع معايير المشروع
أنت تقدم: موقع المشروع (مدينة/منطقة)، مساحة الموقع (متر مربع)، أنواع ومساحات أسطح حوض التجميع، الهدف السنوي للتحكم في الجريان السطحي (إذا كان معروفًا – وإلا نستنتجه من المعايير المحلية)، عمق المياه الجوفية، معدل تسرب التربة (من اختبار النضح أو التقرير الجيوتقني)، ونوع المشروع (سكني/تجاري/بلدي/زراعي).
الرقم 2
تحليل الامتثال وتصميم النظام (3–5 أيام عمل)
يقوم مهندس التطبيقات بشركة يينغ يوان بمراجعة معاييرك وإنتاج ما يلي: حساب سعة التخزين باستخدام إحصائيات هطول الأمطار المحلية، توصية بعدد الوحدات وتخطيطها، اختيار درجة النسيج الجيولوجي والبطانة، بيان الامتثال مطابق للمعايير الوطنية والولائية والبلدية السارية، بالإضافة إلى تقدير تكلفة أولي.
الرقم 3
حزمة العرض السعري والمستندات
عرض سعري رسمي يحتوي على رموز الوحدات، الكميات، سعر الوحدة، جدول التسليم، بالإضافة إلى حزمة كاملة من مستندات الامتثال لتقديمها في إجراءات الموافقة على التخطيط. يرفق كملفات PDF مخطط توزيع الوحدات وخطة قص النسيج الجيوتقني والبطانة.
الرقم 4
دعم التركيب وقبول إنجاز المشروع
إشراف ميداني (اليوم الأول مجاني للطلبات التي تزيد عن 200 وحدة)، دعم فيديو عن بُعد طوال فترة التركيب، وبروتوكول فحص أداء ما بعد البناء لفحص قبول إنجاز المشروع.
جاهز لتصميم نظام مدن الإسفنج الخاص بك
للامتثال للمعايير والأداء المطلوب؟
تحليل الامتثال خلال 5 أيام عمل
مصفوفة الامتثال للمعايير
تطابق اللوائح الوطنية والولائية والبلدية
المعايير الوطنية — جوهر اللوائح التنظيمية
- معيارالاسم الكاملالنطاقامتثال شركة يينغ يوان
- CJJ 311-2020المواصفات الفنية لإنشاء مدن الإسفنجتصميم وبناء وقبول شاملة لمدن الإسفنج – جميع أنواع المرافق وجميع الأحجامنظام الوحدات EW يتوافق مع الفصول 5 (مرافق التحكم بالمصادر)، 6 (جودة المياه)، 7 (استخدام المياه) و8 (أمان الصرف). يتوفر بيان امتثال كامل.
- GB/T 50378-2019معيار تقييم المباني الخضراءتقييم المباني الخضراء – تساهم إدارة مياه العواصف في فئات النقاط الخاصة بتوفير الأراضي وتوفير المياهنظام جمع المياه EW المزود بمراقبة إنترنت الأشياء يوفر دليلاً للحصول على نقاط توفير الأراضي (إدارة مياه العواصف) وتوفير المياه (استخدام المياه غير التقليدية). يتم إصدار خطاب الامتثال مع طلب النظام.
- GB 50014-2021معيار تصميم هندسة الصرف الصحي الخارجيتصميم صرف مياه العواصف – صيغة كثافة هطول الأمطار، تحديد أحجام الأنابيب، تصميم حجز المياهنظام حجز مياه EW المزود بتحكم تصريف VFC مصمم وفق منهجية كثافة هطول الأمطار الواردة في GB 50014. تعتمد حسابات حجم التخزين على بيانات هطول الأمطار الإحصائية المحلية.
- CJ/T 542-2020وحدات تخزين مياه الأمطار الوحدويةمعيار المنتج لوحدات التخزين الوحدوية – المواد، الخواص الميكانيكية، طرق الاختبارتم اختبار وتصنيف وحدات EW بدرجة SL-45 وفقًا لمعيار CJ/T 542-2020، ويتوفر تقرير الاختبار. مادة الوحدات: بولي بروبيلين قابل لإعادة التدوير ومثبت ضد الأشعة فوق البنفسجية.
- GB/T 17639-2008المواد الجيوسينثيتيكية – الأقمشة الجيوتقنية غير المنسوجةمعيار المواد للنسيج الجيوتقني غير المنسوج – الكتلة، المقاومة الشد، مقاومة الثقب، النفاذية، 090يتم تصنيع نوعي GTX-180 و GTX-300 وفقًا للمعيار GB/T 17639، ويُرفق شهادة اختبار من جهة خارجية مع كل دفعة.
المعايير الإقليمية والبلدية – التكيف الإقليمي (أمثلة مختارة)
- المنطقةالمعيارالمتطلبات الرئيسيةاستجابة يينغ يوان
- بكينDB11/T 1743-2020الهدف من معدل التحكم في الجريان السنوي: 85% (المنطقة الحضرية المركزية)؛ هطول الأمطار التصميمي 33.6 ملم (النسبة المئوية 85). لا تقل مساحة المرافق النفاذة عن 50% من إجمالي مساحة مرافق المدن الإسفنجية.تكوين النفاذية EW يحقق شرط المساحة البالغ 50%. يتم حساب حجم التخزين من خلال ضرب 33.6 ملم × مساحة حوض التجميع × معامل الجريان مع عامل أمان قدره 1.1.
- شانغهايDG/TJ 08-2230-2017معدل التحكم بالجريان السنوي: 80% (المناطق الحضرية المركزية)، 85% (المناطق الحضرية الجديدة. هطول الأمطار التصميمي 26.7 ملم (النسبة المئوية 80)، 33.4 ملم (النسبة المئوية 85). ارتفاع منسوب المياه الجوفية عالي – إلزامي إجراء فحص قوة الطفو لجميع وحدات التخزين تحت الأرض.تُحدد مجموعة تثبيت مقاومة الطفو عندما تكون المياه الجوفية على بعد أقل من متر واحد من قاعدة الوحدة. يتم حساب حجم التخزين بناءً على إحصائيات هطول الأمطار الخاصة بمدينة شانغهاي. يُفضل التكوين الضحل (من 1.2 إلى 1.8 متر) ليكون فوق منسوب المياه الجوفية أو بالقرب منه.
- قوانغدونغDBJ/T 15-173-2019معدل التحكم في الجريان السنوي: 70% (قوانغتشو وشنتشن – منطقة كثافة هطول أمطار عالية). عمق هطول الأمطار التصميمي يختلف حسب المدينة – 24.5 ملم لتحكم بنسبة 70% في قوانغتشو. تسود العواصف ذات الكثافة العالية والمدة القصيرة – يجب أن يأخذ تصميم الاحتجاز في الاعتبار كثافة الذروة لمدة خمس دقائق.يأخذ تحديد أبعاد خزانات التصفية الرأسية في الحسبان العواصف ذات الكثافة العالية والمدة القصيرة – ويُختار قطر الفتحة لتمرير ذروة التدفق لمدة خمس دقائق عند ارتفاع مائي مقبول دون تراكم المياه في أنابيب المدخل. يتم تحديد حجم التخزين بناءً على عمق هطول الأمطار التصميمي الخاص بمعدل تحكم يبلغ 70% لكل مدينة على حدة.
- سيتشوانDBJ51/T 081-2017معدل التحكم بالجريان السنوي: 80% (حوض تشنغدو). عمق هطول الأمطار التصميمي 28.2 ملم. أخذ الاعتبارات الخاصة بالمناطق الزلزالية (تشنغدو ذات كثافة زلزالية درجة سابعة) – يجب أن تحافظ الوصلات النمطية على سلامتها تحت تأثير الاهتزازات الأرضية الزلزالية.مشابك وصلات EW مصممة بملاءمة تداخل 0.20 ملم – تحافظ على الارتباط المتبادل تحت تأثير الاهتزازات الأرضية الزلزالية. المرونة على مستوى النظام (استيعاب حركة كل وحدة على حدة) تمتص الإزاحة التفاضلية بشكل أفضل من خزانات الخرسانة الصلبة.
- زيجيانغDB33/T 1167-2019معدل التحكم في الجريان السنوي: 75-85% حسب كل مدينة. نسبة إزالة المواد الصلبة العالقة لا تقل عن 60% لجميع منشآت المدن الإسفنجية. إجراء مراقبة جودة المياه كل ثلاثة أشهر لمدة عامين بعد الانتهاء من البناء للمشاريع العامة.سلسلة معالجة EW (مصيدة الطمي + الترشيح بالنسيج الجيوتكنيكي + مدخل مهدئ) تحقق إزالة المواد الصلبة العالقة بنسبة 75-90%. خيار مراقبة جودة المياه بتقنية إنترنت الأشياء (مستشعر العكارة) لإصدار التقارير الفصلية الآلية.
