تقوم الفرق الميدانية التي لديها خبرة في بناء خزانات الخرسانة المسكوبة في الموقع عادةً بوضع أولويات خاطئة لبرنامج تركيب الوحدات المعدة مسبقًا. إن حدسهم – الذي تشكل من مشاريع كانت فيها عملية صب الخرسانة هي الإجراء الأطول مدة، وفترة المعالجة لمدة 28 يومًا هي العامل المسيطر على البرنامج – يجعلهم يركزون جهود التخطيط على مرحلة تجميع الوحدات، وهي المرحلة الخاطئة لتحسين الأداء.
دليل تركيب وحدات مياه العواصفمعظم مشرفي المواقع يبالغون في الاستعداد لمرحلة تجميع الوحدات وهي أسرع عملية ضمن البرنامج، بينما يقللون من أهمية المرحلتين اللتين تسببان تاريخياً 80% من تأخيرات التركيب
الرؤية الخاصة بالمسار الحرجبناء نظام خلايا جيولوجية وحداتي لمعالجة مياه العواصف يعكس منطق برامج الأعمال الإنشائية الثقيلة التقليديةمرحلة تجميع الوحدات، حيث يتم توصيل الوحدات المتشابكة الموحدة يدوياً بالضغط، تنتهي في0.5 يوم لـ1000 متر مكعب للتركيب. العوامل الحقيقية المؤثرة على الجدول الزمني هي
ثلاث عمليات مراقبة جودة، حيث أن الاختصارات الإجرائية تؤدي بالتتابع إلى هبوط الهيكل وإلغاء الضمان. يرتب هذا الدليل جميع تسعة مراحل بناء بترتيب المسار الحرج، ويحدد نقاط التوقف للفحص عند كل انتقال بين المراحل، كما يقدم معايير القبول التي سيقوم مفتش الجودة بتنفيذها.
فحص كثافة طبقة الأساس
فحص لحامات الغشاء الجيولوجي من البولي إيثيلين عالي الكثافة
قبول كثافة طبقات الردم
تنزيل دليل التركيب الكامل بصيغة PDF
طلب دعم تركيب في الموقع
### ترجمة فنية متخصصة في مجال البناء والأنظمة المدمجة
**الرؤية التحليلية للمسار الحرج — لماذا لا تُعد مرحلة تجميع الوحدات محددة الجدول الزمني للمشروع**الخطوة
الخطوة 1التحضير الإنشائي وتخطيط الموقع
الخطوة 2الخطوة 2: الحفر مع التحكم في المياه الجوفية
الخطوة 3دك طبقة الأساس وإجراء الفحص والتحقق منها

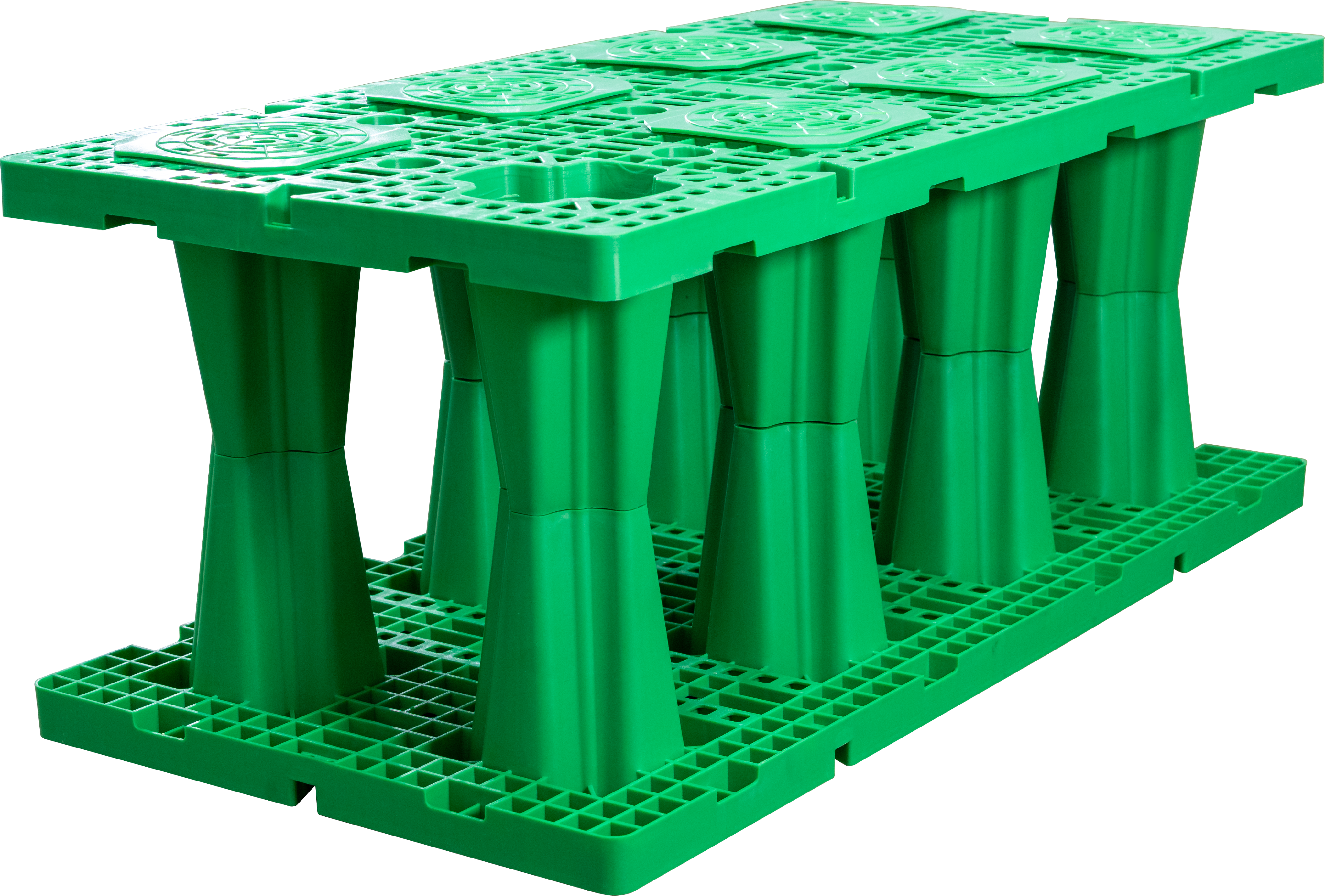

الخطوة 4تجميع الوحدات وتركيبها المتشابك
الخطوة 5نظام العزل المائي بالغشاء الجيومبراني
الخطوة 6بروتوكول دك مادة الردم
الخطوة 7توصيل الأنابيب ودمج المجموعات الأنبوبية
الخطوة 8تشغيل واختبار المعدات
الخطوة 9القبول الجودة وإعداد الوثائق
معايير كفاءة التركيب وسجل المعدات
ضوابط السلامة الإنشائية والهيكل التكلفوي
الأسئلة الشائعة في أعمال البناء
الرؤية المتعلقة بالمسار الحرجلماذا تجميع الوحدات ليس العامل المؤثر على الجدول الزمني
إليك نقطة تتنافى مع المنطق البديهي:في نظام الخلايا الجيولوجية المُقسم للوحدات، تعد مرحلة تجميع الوحدات أقصر عملية منفردة في البرنامج الزمني:فكر في معنى هذا من الناحية العملية. نمط الفشل الناتج عن هذا الهيكل الزمني المعكوس يمكن التنبؤ به:تأمل في الآثار العملية لهذا الوضع.الأرقام توضح الحقيقة بجلاء.
إليك نقطة تتنافى مع المنطق البديهي:في نظام الخلايا الجيولوجية المُقسم للوحدات، تعد مرحلة تجميع الوحدات أقصر عملية منفردة في البرنامج الزمني:نصف يومللفرق المكونة من أربعة عمال لتجميع حجم تخزين يبلغ 1000 متر مكعب. أما العمليات على المسار الحرج الحقيقي فهي ثلاث مراحل للتحكم بالجودة لا يمكن تسريعها عن طريق زيادة عدد العمال:
دك طبقة الأساس حتى كثافة بروكتور المعدلة 95%، وهي تتطلب وضع الطبقات طبقة بطبقة مع فحص باستخدام مقياس نووي بين كل طبقة مضافة؛
لحام وصلات الغشاء الجيولوجي من مادة البولي إيثيلين عالي الكثافة HDPE، حيث يجب أن تبرد كل وصلة ملحومة بشكل طبيعي قبل إجراء اختبار الضغط – وهي عملية تخضع لدرجة الحرارة المحيطة وسمك المادة وليس لعدد العمال؛
دك الردم بطبقات سماكة كل واحدة 300 ملم، حيث يجب فحص كل طبقة قبل وضع الطبقة التالية، مما يخلق ارتباطًا تسلسليًا لا يمكن تجاوزه حتى باستخدام كميات إضافية من معدات الدك.
دك طبقة الأساس حتى كثافة بروكتور المعدلة 95%، وهي تتطلب وضع الطبقات طبقة بطبقة مع فحص باستخدام مقياس نووي بين كل طبقة مضافة؛لحام وصلات الغشاء الجيولوجي من مادة البولي إيثيلين عالي الكثافة HDPE، حيث يجب أن تبرد كل وصلة ملحومة بشكل طبيعي قبل إجراء اختبار الضغط – وهي عملية تخضع لدرجة الحرارة المحيطة وسمك المادة وليس لعدد العمال؛دك الردم بطبقات سماكة كل واحدة 300 ملم، حيث يجب فحص كل طبقة قبل وضع الطبقة التالية، مما يخلق ارتباطًا تسلسليًا لا يمكن تجاوزه حتى باستخدام كميات إضافية من معدات الدك.فكر في معنى هذا من الناحية العملية. نمط الفشل الناتج عن هذا الهيكل الزمني المعكوس يمكن التنبؤ به:سيكتشف الفريق الميداني الذي يؤجل فحص طبقة الأساس حتى «بعد تركيب الوحدات» أن سطح الأساس يحتوي على انحراف مستوى يبلغ 15 ملم على امتداد 20 مترًا، مما يسبب ميل تراكمي يمتد عبر مصفوفة الوحدات المركبة ويؤدي إلى فرق ارتفاع يصل إلى 60 ملم في الزاوية البعيدة. تصليح هذا العيب بعد ترابط 500 وحدة يتطلب فك جميع الوحدات بالكامل – خطأ يستغرق نصف يوم فقط في الحدوث، لكنه يترتب عليه إعادة عمل تستغرق يومين.
تأمل في الآثار العملية لهذا الوضع.نمط الفشل الناتج عن هذا التخطيط الزمني المعكوس يمكن التنبؤ به:
عندما يؤجل الفريق الميداني فحص طبقة الأساس حتى «بعد تركيب الوحدات»، سيكتشف أن سطح الأساس به انحراف مستوى يبلغ 15 ملم على امتداد 20 متر، مما يسبب ميل تراكمي ينتشر عبر مصفوفة الوحدات المركبة وينتج عنه 60 ملم فرق ارتفاع في الزاوية البعيدة. إصلاح هذا العطل بعد ترابط 500 وحدة يتطلب فك كامل الوحدات – خطأ ناتج عن إهمال نصف يوم يترتب عليه خسارة يومين من إعادة التنفيذ.
الأرقام توضح الحقيقة بجلاء.€8700
تبلغ تكلفة حالة إعادة عمل واحدة لدك طبقة الأساس في تركيب بسعة 1000 متر مكعب حوالي 4200 يورو كتكلفة إضافية للعمال وإيجار حفار لفترة أطول، بالإضافة إلى تأخير البرنامج بمقدار 1.5 يوم. عبر محفظة تضم 20 منشأة، معدل إعادة عمل يبلغ 30% على طبقة الأساس – وهو ما يتطابق مع البيانات الصناعية الملاحظة للفرق المنتقلة من البناء الخرساني إلى البناء بالوحدات المعدة مسبقًا – ينتج عنه تكلفة إعادة عمل يمكن تجنبها تبلغ 25200 يورو. أما إجمالي تكلفة إعادة عمل جميع مراحل التحكم بالجودة (الأساس، اللحام، الردم) فيبلغ في المتوسط 8700 يورو 8700 يورو لكل منشأة بسعة 1000 متر مكعب بالنسبة للفرق التي تقوم بتركيب نظام الوحدات لأول مرة. أما سير العمل المكون من تسع خطوات التالي فهو مرتب لتجنب كل نقطة قرار تؤدي إلى إعادة التنفيذ، من خلال فرض وقفة فحص تحقق في كل انتقال بين المراحل.
سير عمل تركيب الوحدات المعدة مسبقًا ذو التسع خطوات
الهدفإنشاء نقاط تحكم المسح، التحقق من كميات المواد، وتجهيز الموقع لعمليات الحفر.
المتطلبات المسبقةالرسومات التصميمية المعتمدة للتنفيذ، تقرير الفحص الجيوتقني، جدول تسليم الوحدات المتوافق مع تاريخ بدء التجميع، كافة التصاريح وشهادات إخلاء المرافق.
الإجراءاتتحديد مساحة الخزان باستخدام جهاز المسح الشامل أو معدات المسح بنظام تحديد المواقع العالمي. إنشاء ما لا يقل عن أربع نقاط مرجعية دائمة خارج منطقة الحفر للتحكم في الارتفاعات طوال فترة التنفيذ.
معايير القبولالنقاط المرجعية المساحية مُحققة، كميات المواد مطابقة لقائمة المواد، جميع العاملين تلقوا إرشادات السلامة، التصريح بالحفر معلق في الموقع.
ملاحظات السلامةالتأكد من مواقع جميع المرافق تحت الأرض عن طريق حفر حفرات تجريبية فعلية – جهاز الرادار المخترق للأرض وحده يُظهر نسبة خطأ تتراوح بين 15 إلى 20% في عدم اكتشاف خطوط الغاز والمياه البلاستيكية الضحلة.
الهدفالمتطلبات المسبقةالإجراءاتمعايير القبولملاحظات السلامةExpand
معايير كفاءة التركيب وسجل المعداتمعدلات التركيب الموثقة حسب سعة التخزينقائمة فحص الأدوات والمعدات حسب المرحلة
معدلات التركيب الموثقة حسب سعة التخزين- سعة التخزين (متر مكعب)كمية الوحدات المودولية (تقديري)مدة التجميع (الخطوة 4)المدة الإجمالية للمشروععدد طاقم العملالإنتاج اليومي الأقصى
- 2501250 وحدة0.2 يوم3.5 أيام4 أشخاص400 متر مكعب يومياً
- 5002500 وحدة0.3 أيام4.5 أيام4 أشخاص400 متر مكعب في اليوم
- 10005000 وحدة0.5 أيام6.5 أيام4 أشخاص400 متر مكعب يومياً
- 200010000 وحدة1.0 يوم8.5 أيام6 أشخاص400 متر مكعب يومياً
- 500025000 وحدة2.0 أيام14 يوماً8 أشخاص (زوجان للتجميع)400 متر مكعب يومياً
ملاحظة:فترات البرنامج تعتمد على العمل بنوبة واحدة، والطقس العادي، وظروف التربة الحبيبية. أضف نسبة 20-30% في حالات حفر الصخور، أو المياه الجوفية المرتفعة، أو المواقع ذات الوصول المحدود. مرحلة التجميع تتناسب مع عدد الوحدات النمطية؛ بينما جميع المراحل الأخرى تعتمد على عمليات مراقبة الجودة ذات الفترات الثابتة التي لا تتناسب بشكل متناسب مع الحجم.
قائمة فحص الأدوات والمعدات حسب المرحلةالمرحلة
المعدات / الأداة
الكمية
المواصفات
ملاحظات
الخطوة 1 — التحضير
جهاز المحطة الكلية أو جهاز تحديد المواقع الجغرافي المحمول
مجموعة واحدة
دقة ±5 ملم
تأسيس نقاط مرجعية للمسح
الخطوة 1 — التحضير
شريط قياس فولاذي، طول 50 متر
2
دقة من الفئة الثانية
لتحقق من أبعاد المسح بشكل مزدوج
الخطوة 2 — الحفر
حفارة هيدروليكية
1
دلو سعة 0.3–0.6 متر مكعب
دلو أصغر للتنحيف النهائي للخندق
الخطوة 2 — الحفر
مضخة حفرة تجميع المياه (غاطسة كهربائية)
1
تدفق لا يقل عن 5 لتر في الثانية عند ارتفاع رفع 5 أمتار
مضخة احتياطية إضافية في الموقع
الخطوة 2 — أعمال الحفر
نظام نزح المياه بنقاط الآبار
مجموعة واحدة
كما مذكور في المواصفات
فقط في حال تجاوز تدفق المياه الجوفية 5 لتر في الثانية
الخطوة 3 — طبقة الفرشة الأساسية
مدمك لوحة اهتزازي
1
وزن لا يقل عن 70 كيلوغرام، قوة طرد مركزي لا تقل عن 15 كيلو نيوتن
يفضل النوع القابل للانعكاس للرمل غير المتماسك
الخطوة 3 — طبقة الفرشة
مقياس كثافة نووي
1
معاير خلال 12 شهرًا الماضية
يجب على المشغل حيازة رخصة إشعاع
الخطوة 3 — طبقة الفرشة الأساسية
ميزان مائي طوله 1200 ملم
2
دقة ±0.5 ملم لكل متر
التحقق من مستوى سطح طبقة الفرشة
الخطوة 4 — التجميع
مطرقة مطاطية
4
وزن رأس المطرقة من 0.5 إلى 0.7 كيلوغرام
مطرقة واحدة لكل عامل تجميع بالإضافة إلى مطرقة احتياطية
الخطوة 4 — التجميع
ميزان مائي بطول 1200 ملم
2
دقة ±0.5 ملم لكل متر
التحقق من محاذاة الصفوف
الخطوة 4 — التجميع
ميزان ليزر مع جهاز استقبال
1
دقة ±1.5 ملم على مسافة 30 متر
التحقق من الارتفاع التراكمي لكل صف رابع
الخطوة 5 — العزل المائي
آلة لحام بولي إيثيلين عالي الكثافة بواسطة إسفين ساخن
1
درجة حرارة 300 إلى 420 درجة مئوية، سرعة لحام 0.8 إلى 2.5 متر في الدقيقة
مع قطع عينات للفحص اللحامي
الخطوة 5 — العزل المائي
مجموعة فحص الوصلات بالهواء المضغوط
1
مقياس ضغط من 0 إلى 0.4 ميجا باسكال، دقة قراءة 0.01 ميجا باسكال
مزود بمشابك إغلاق القنوات
الخطوة 5 — العزل المائي
سكين متعدد الاستخدام بشفرات معقوفة
4
للأعمال الثقيلة
لقط النسيج الأرضي والبطانة الواقية
الخطوة 6 — الردم
حفارة هيدروليكية
1
دلو بسعة 0.3 إلى 0.6 متر مكعب
نفس الوحدة من الخطوة الثانية
الخطوة 6 — الردم
مكبس لوحة اهتزازي
1
وزن لا يقل عن 70 كيلوغرام
نفس المعدة من الخطوة الثالثة
الخطوة 6 — الردم
مقياس كثافة نووي
1
مُعايَر
نفس الجهاز من الخطوة الثالثة
الخطوة 7 — أنابيب المواسير
مقص أنابيب (لأنابيب البولي إيثيلين عالي الكثافة والبولي فينيل كلوريد)
1
سعة حتى قطر اسمي 600 ملم
أو منشار ترددي كهربائي
الخطوة 7 — تركيب المواسير
مضخة و مقياس اختبار إحكام المياه
1
من 0 إلى 0.2 ميجا باسكال
لاختبار وصلات المواسير
الخطوة 8 — المعدات
مقياس متعدد كهربائي
1
الحد الأدنى CAT III 600 فولت
تشغيل وتشكيل المضخة ولوحة التحكم
الخطوة 8 — المعدات
مقياس تدفق (مؤقت)
1
دقة ±2%
التحقق من التدفق أثناء التشغيل التجريبي
الخطوة 9 — القبول
كاميرا رقمية
1
وظيفة ختم الوقت
سجل صور مطابق للتنفيذ الفعلي
الخطوة 9 — القبول
شريط قياس ومقياس الانحراف
مجموعة واحدة
دقة قراءة ±1 ملم
مسح انحراف الهيكل
Expand
ضوابط السلامة الإنشائية وهيكل التكلفةقائمة تدقيق سلامة التركيب المعياري من 10 نقاط
مقارنة تكلفة التركيب – الوحدات المعيارية مقابل الخرسانة المسكوبة في الموقع
قائمة تدقيق سلامة التركيب المعياري من 10 نقاط
- #نقطة تحكم السلامةمتطلب خاصطريقة التحقق
- 1استقرار وجه الحفرنسبة ميل المنحدر حسب نوع التربة: 1:0.5 للتربة الطينية، 1:1 للتربة الحبيبية. تثبيت صندوق الخندق إذا تجاوز العمق 1.2 متر في التربة الحبيبيةفحص يومي من قبل شخص مؤهل، مع تسجيله في قائمة تدقيق مؤرخة
- 2منطقة حظر بالقمة العلوية للحفرمنطقة فارغة بعرض 2 متر من حافة الحفر: لا يسمح بوجود نفايات حفر أو مواد أو معدات داخل هذه المنطقةفحص بصري عند بداية كل وردية وبعد أي هطول أمطار
مقارنة تكلفة التركيب – الوحدات المعيارية مقابل الخرسانة المسكوبة في الموقعفئة التكلفة
العمالة
المعدات والآلات
نظام وحدات PPB المعياري (سعة 1000 متر مكعب)
6000 يورو (4 عمال × 6.5 يوم)
2000 يورو (إيجار حفار ومكبس، لمدة 6.5 يوم)
الخرسانة المسكوبة في الموقع (سعة 1000 متر مكعب)
45000 يورو (10 عمال × 35 يوم)
15000 يورو (إيجار رافعة وحفار ومضخة خرسانة ومهتزات، لمدة 35 يوم)
فرق التكلفة
−39000 يورو (نسبة تخفيض 87%)
−13000 يورو (نسبة تخفيض 87%)
ملاحظات
الوحدات المعيارية: تحتاج عمالة شبه ماهرة، وتركيب سريع.
الخرسانة المسكوبة: تتطلب عمالة متخصصة في القوالب، حديد التسليح، وصُب الخرسانة لفترة تنفيذ طويلة
الوحدات المعيارية: لا تحتاج رافعة ولا معدات صب خرسانة. الحفار مطلوب لكلا النظامين
ملاحظة التكلفة:جميع القيم تقديرية لمنشأة بسعة 1000 متر مكعب بعمق دفن 3 أمتار في تربة حبيبية مع سهولة الوصول للموقع. تزداد تكلفة الخرسانة بشكل غير متناسب مع زيادة عمق الدفن – عند عمق 5 أمتار، يزداد سمك جدار الخرسانة من 250 ملم إلى أكثر من 500 ملم، مما يؤدي إلى مضاعفة تقريباً تكلفة المواد والعمالة للخيار الخرساني، بينما تبقى تكلفة النظام المعياري دون تغيير كبير. الاختلافات الإقليمية في أجور العمالة، تكلفة توريد الخرسانة، ورسوم التخلص من نواتج الحفر ستؤثر على القيم المطلقة، لكن الفرق النسبي يتراوح باستمرار بين 75% و85% بناءً على تسويات تكلفة أكثر من 200 مشروع في جنوب شرق آسيا والشرق الأوسط وأفريقيا.
