المتطلبات الفنية لتركيب خزان وحدات نظام حصاد مياه الأمطار (Method Statement)

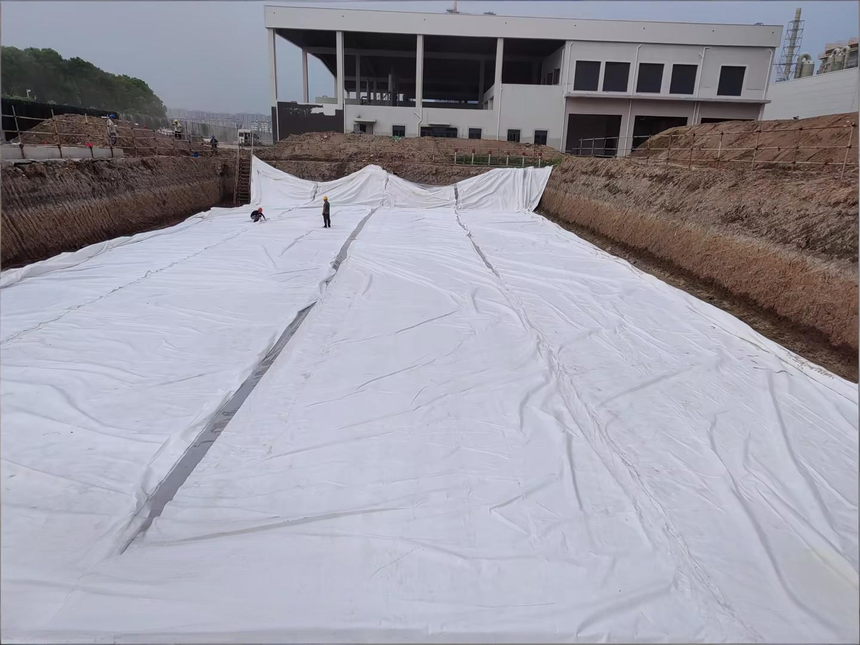

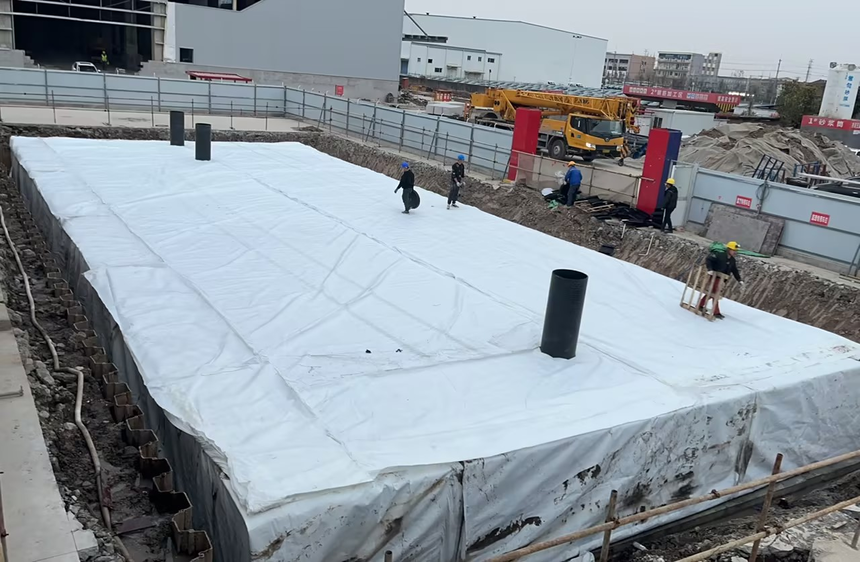

01 لحام غشاء التبطين الأرضي المانع للتسرب (Anti-leakage Geomembrane)

بعد الانتهاء من تجميع وحدات PP، يتم لف غشاء التبطين المركب (Composite Geomembrane) الملحوم مسبقاً حول هيكل الخزان، ويتم طيه بدقة وفقاً لخطوط الطي. في حال تغليف الجزء العلوي، يجب أن يتجاوز عرض التداخل على كلا الجانبين 500 مم، مع تنفيذ اللحام وفقاً للمعايير الفنية المعتمدة لأغشية التبطين.يحتوي الغشاء المركب على منافذ متقاطعة، حيث يتم توصيل الأنابيب بخزان الوحدات عبر فلنجات PE (PE Flanges). لضمان وجود مساحة كافية لتجهيزات التوصيل، يتم فتح نسيج الجيوتكستايل (Geotextile) لتمرير الوصلات، ثم إدخالها في الوحدة مع إحكام ربط المشابك.

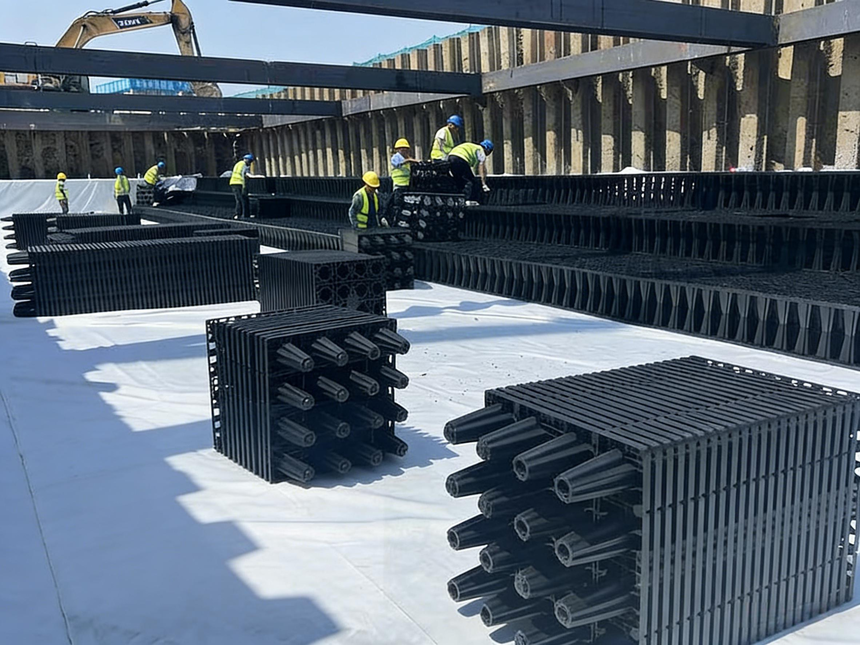

02 تركيب وحدات PP (PP Modules Assembly)

 يجب محاذاة الوحدات وترتيبها بدقة أثناء التركيب لتسهيل عملية التثبيت والربط بين الوحدات في نفس الطبقة والطبقات العلوية والسفلية.

 يتم ربط الوحدات في نفس الطبقة الأفقية باستخدام مشابك تثبيت بلاستيكية أفقية؛ بحيث يُثبت الجانب الطويل بمشبكين (2) على الأقل، والجانب القصير بمشبك واحد (1) على الأقل.

 يتم الربط بين الطبقات العلوية والسفلية لخزان المياه باستخدام قضبان تثبيت رأسية (Vertical Connection Pins)، مع تخصيص قضيبي تثبيت أو أكثر بين كل وحدة علوية وسفلية.

 عند تجميع الوحدات، يجب تجنب الوصلات الرأسية المستمرة (تداخل الوصلات بشكل متطابق)، ويجب تركيب الطبقات بنمط التداخل المتسلسل.

03 تركيب الغرف الوظيفية وأنابيب التوصيل

يجب تنفيذ وتركيب كل من: غرف تجميع مياه الأمطار، معدات المعالجة الأولية، غرف ضخ الحمأة، غرف ضخ المياه العذبة، غرف صمامات الصرف، وغرف تحويل التدفق وفقاً للمناسيب (Elevations) والإحداثيات المحددة في المخططات التصميمية، مع ضمان التوصيل الدقيق للأنابيب.

يجب أن تكون طبقة الخرسانة في قاع الحفرة مستوية تماماً، ويعلوها طبقة وسادة من الرمل المتوسط بسماكة 20 مم أو أكثر. يمكن تعديل إحداثيات الغرف الوظيفية بناءً على الظروف الفعلية للموقع الميداني.

يتم الردم على طبقات باستخدام المواد الأولية أو الرمل الخشن، مع الدك اليدوي أو الميكانيكي، بحيث لا تتجاوز سماكة كل طبقة 500 مم. يعلو ذلك طبقة حماية خرسانية بسماكة 200 مم وعرض لا يقل عن 1500 مم. تُطبق نفس طريقة الردم على أنابيب سحب المياه لغرف المعدات.

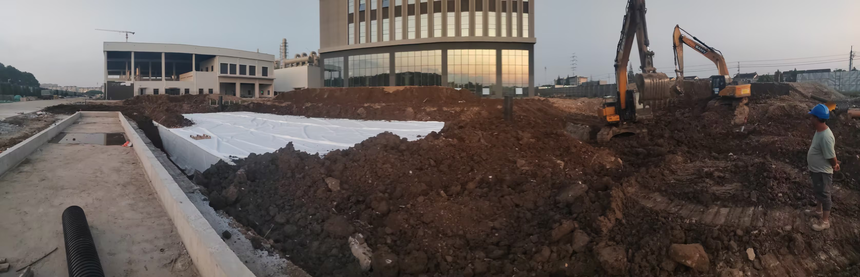

04 أعمال الردم

تتطلب طريقة الردم وضع طبقة من الرمل الخشن بسماكة 100 مم ملاصقة تماماً لغشاء التبطين المركب كطبقة حماية، ثم ردم التربة الأصلية (Native Soil) خارج هذه الطبقة. يُمنع قطعياً وجود أجسام صلبة أو أحجار حادة ضمن الرمل الخشن أو غبار الحجارة، لتجنب ثقب الغشاء وحدوث تسرب.

يجب ألا تتجاوز سماكة كل طبقة ردم 300 مم، ويتم دكها (Compaction) وصولاً إلى المنسوب النهائي.بعد إنجاز الأعمال المدنية، يجب إجراء فحص جودة المياه. عند توريد معدات الترشيح والمعدات الكهروميكانيكية (Electromechanical Equipment) إلى الموقع، يقوم مديرو الموقع بفك التغليف وإجراء فحص الاستلام والفحص الظاهري للمعدات.يجب تركيب المعدات بصرامة وفقاً للمتطلبات الفنية. يجب تحديد موقع واتجاه أجهزة القياس المتصلة بالشبكة بدقة، مع ضمان اكتمال التثبيت. ويراعى توزيع الأجهزة، الصمامات، ومنافذ أخذ العينات بمسافات منتظمة ومتساوية.

بعد الانتهاء من تركيب لوحة التحكم المتكاملة لنظام مياه الأمطار (Integrated Control Cabinet)، يجب إجراء التشغيل التجريبي (Commissioning) للنظام بالكامل حتى يعمل بكفاءة تامة. وبمجرد اجتياز اختبارات التشغيل، يتم الانتقال إلى مرحلة الفحص والتسليم النهائي للمشروع.
