Eine Standardbestellung von YYRH-MR-Modulen umfasst folgende Lieferbestandteile:

1. Die vereinbarte Menge an PP-Moduleinheiten;

2. Vertikale Stapeldübel – die Stückzahl ist passend zu den Knotenpunkten der geplanten Ebenen bemessen;

3. Seitenverbinder für die seitliche Verriegelung der Module;

4. Ein Montagehandbuch mit Ablaufzeichnungen für den Zusammenbau.

Geotextilien, Dichtfolien, Einlass- und Auslass-Rohradapter, Inspektionsschächte sowie Wartungsöffnungen werden als separates Zubehör geliefert und müssen extra auf der Bestellung aufgeführt werden.

Yingyuan stellt eine vollständige Stücklisten-Checkliste zur Verfügung, damit keine wichtigen Komponenten bei der Beschaffung vergessen werden.

Datenblätter für Regenwassermodule geben üblicherweise zwei entscheidende bauliche Parameter an: den Grenzzustand der Tragfähigkeit (ULS) für vertikale Lasten sowie den ULS für seitliche Lasten. Diese Werte geben die maximale Last an, der die Modulkonstruktion unter Laborprüfbedingungen standhält, ohne dass ein baulicher Versagen eintritt. Ingenieure müssen anschließend einen Sicherheitsbeiwert (üblicherweise 1,4 bis 1,6, streng abhängig von den örtlichen geotechnischen Bemessungsnormen) anwenden, um die zulässige Betriebslast zu ermitteln. Der Hohlraumanteil (in Prozent angegeben) beschreibt den Anteil des Bruttovolumens des Moduls, der zur Speicherung von Regenwasser zur Verfügung steht. Der Einbautiefenbereich legt die geprüfte minimale und maximale Erdüberdeckung fest (gemessen von der fertigen Geländehöhe bis zur Oberseite des Moduls), bei der die bauliche Stabilität gewährleistet ist. Prüfen Sie stets Einbautiefe, Verkehrslasten und Grundwasserverhältnisse gegeneinander ab, bevor Sie die endgültige Modellauswahl treffen.

Die Standardlieferzeiten für die Serie YYRH-MR hängen ausschließlich von der Auftragsmenge und der Modulkonfiguration ab.

Bei Mengen innerhalb des Lagerbestandsbereichs (bis zu 3 Container mit Standardmodellen: 1000-HD, 1000-EW, 1200-SD) erfolgt die Versandbereitstellung ab Werk innerhalb von 15–25 Werktagen nach Auftragsbestätigung und Eingang der Anzahlung.

Größere Aufträge oder Bestellungen mit den Varianten 1200-EW bzw. 1000-HD (Hurricane HD) erfordern ggf. 30–45 Werktage.

Gelegentlich sind beschleunigte Produktionsplätze verfügbar – fragen Sie hierzu bereits während der Angebotsphase nach.

Die Transportzeiten werden separat berechnet und richten sich nach dem Zielhafen sowie der gewählten Versandart (FCL-Seefracht, LCL-Seefracht oder Luftfracht für eilige Kleinserien).

Das Gewicht einzelner YYRH-MR-Module liegt zwischen ca. 8,75 kg (1200-EW) und 8,7 kg (1200-SD). Das Flaggschiffmodell 1000-HD wiegt etwa 6,7 kg, das Modell 1000-EW rund 6,8 kg.

Versandlogistik: Bei der Standardpalettierung kommen EUR-Paletten (1200 × 800 mm) mit je 48 Modulen zum Einsatz. Ein 40-Fuß-High-Cube-Container fasst 22 Paletten – das ergibt etwa 1.056 Module pro Container für die Baureihe 1000.

Jedes Modul der Serie 1000 hat ein Bruttovolumen von ca. 0,34 m³ (daraus resultiert ein Netto-Speichervolumen von rund 0,33 m³ bei einem Hohlraumanteil von 95,5 %). Ein einzelner Container liefert somit eine installierte Speicherkapazität von ungefähr 348 m³.

Die Seefrachtlaufzeiten unterscheiden sich je Zielhafen; Lieferungen aus unseren Produktionswerken in China benötigen üblicherweise 25–35 Tage bis europäische Häfen und 15–25 Tage bis südostasiatische Häfen.

Das System YYRH-MR ist mit einem umfassenden Sortiment an Zubehörkomponenten kompatibel:

1. Einlass-/Auslass-Rohradapter: Passend für Rohrdurchmesser DN160, DN200, DN250 und DN315, ausgestattet mit flexiblen Gummidichtungen.

2. Inspektions- und Wartungsschächte: Durchmesser DN400, DN600 und DN800, ermöglichen den oberirdischen Zugang von der Moduloberkante bis zur fertigen Geländehöhe.

3. Vlies-Geotextil-Hüllen (≥ 200 g/m²) und HDPE-Dichtfolien (Dicke ≥ 1,0 mm): Kompatibel mit Produkten aller namhaften Geokunststoffhersteller – YYRH schreibt keine firmeneigenen Umhüllungsmaterialien vor.

4. Belüftungshauben: Erforderlich für die Druckausgleichsregelung bei vollständig abgedichteten Rückhaltebecken.

5. Schlammfang-/Fangschächte: Zur Vorreinigung des Zulaufwassers in Bereichen mit hohem Sedimentanfall.

Sämtliches Zubehör wurde konstruiert und geprüft, um eine uneingeschränkte mechanische Kompatibilität mit der Verriegelungsgeometrie von YYRH-MR zu gewährleisten. Eine vollständige Kompatibilitätsübersicht für alle Zubehörteile steht im Bereich technischer Downloads zur Verfügung.

Die Standardproduktreihe YYRH-MR umfasst zwei Hauptgrößenserien: 1000×500×200 mm (1000-HD, 1000-EW) sowie 1200×600×300 mm (1200-SD, 1200-EW). Bei Projekten mit abweichenden Standardabmessungen – beispielsweise flachere Module für Baustellen mit begrenzter Aushubtiefe oder breitere Module zur Erreichung spezifischer hydraulischer Leistungsziele – prüft Yingyuan die Entwicklung kundenspezifischer Formen einzelfallbezogen. Hierfür gelten höhere Mindestbestellmengen sowie verlängerte technische Lieferzeiten. Wenden Sie sich mit Ihren Abmessungsanforderungen an das technische Vertriebsteam von Yingyuan für eine Machbarkeitsprüfung. Eine Individualisierung ist in der Regel bei Projektumfängen von mehr als 5.000 Modulen realisierbar.

HD-Schwerlastserie (Typ SL-Zh-8, axiale Grenztraglast 85 Tonnen).

Der entscheidende Vorteil liegt in der Auslegung auf dynamische Belastungen: Ein stehender LKW überträgt seine Achslast über den Belag, beim Bremsen und Kurvenfahren vervielfacht sich die wirksame dynamische Last jedoch um den Faktor 1,3 bis 1,6.

HD-Module mit verstärkten PE-Verbindungsbügeln wurden nach CIRIA C737 für Belastungen nach HS-25 geprüft. Sie sind bei Einbautiefen bis 6 m und einer minimalen Überdeckung von 800 mm einsetzbar.

Zum Vergleich: EW-Module (Grenztraglast 45 Tonnen) eignen sich nur für PKW-Parkflächen (maximale Achslast 2,5 Tonnen); gelegentliche LKW-Zufahrten sind hier ausgeschlossen.

Falls Ihr Parkplatz einen ausgewiesenen Kurvenbereich für LKW oder eine Zufahrtsstraße zu Laderampen aufweist, schreiben Sie für die gesamte befahrene Zone ausschließlich HD-Module aus. Lediglich unter Grüninseln und Fußgängerbereichen können Sie auf EW-Module wechseln.

Die Modellzusätze geben die strukturelle Tragfähigkeit und die vorgesehene Einsatzklasse an.

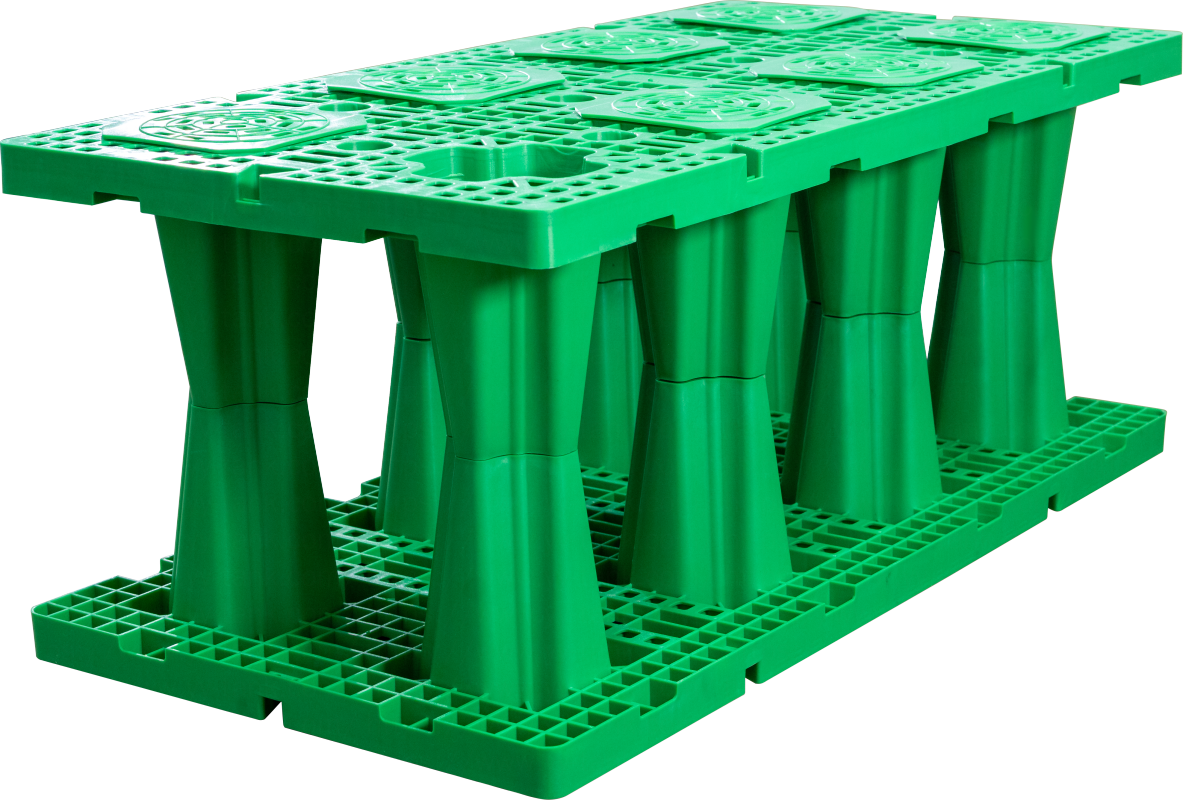

Das HD-Modell (Heavy Duty, Hochbelastbar) 1000-HD ist für verkehrstaugliche Einbauten unter Autobahn- und Schwerlastverkehr ausgelegt, mit einer maximalen vertikalen Tragfähigkeit von 85 t und einer seitlichen Traglast von 45 t (übertrifft die Standardanforderungen nach AASHTO HS-25).

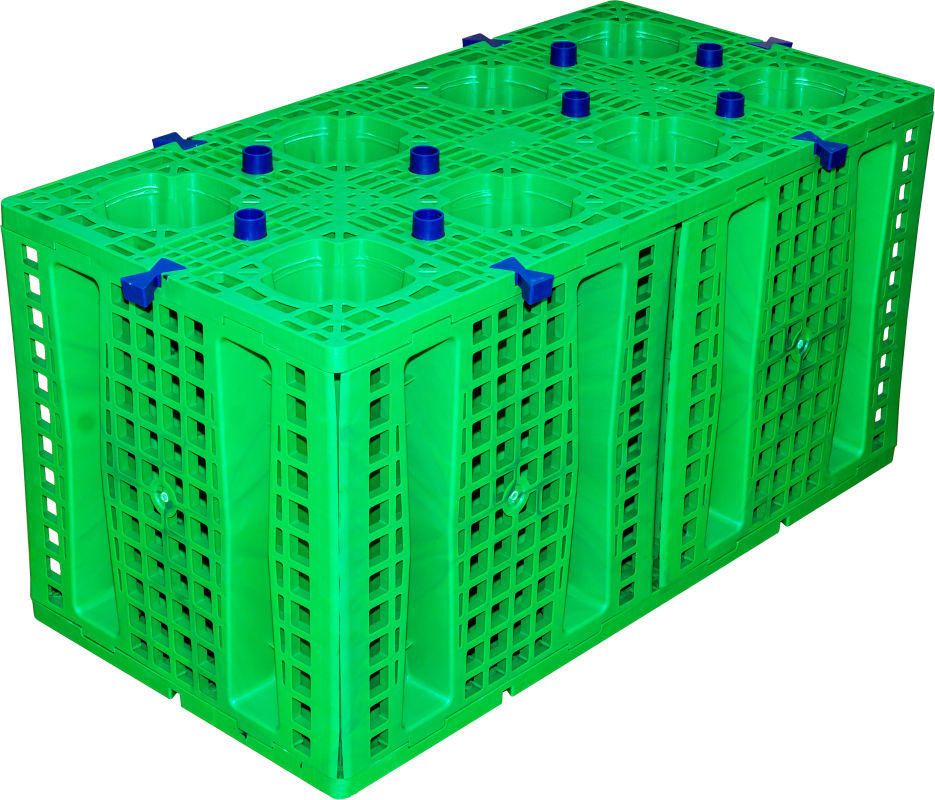

Das SD-Modell (Standard Duty, Großformat) 1200-SD verfügt über dieselben Tragwerte wie das HD-Modell, besitzt aber größere Abmessungen von 1200 mm, um die Einbaueffizienz bei kommunalen Großprojekten zu optimieren.

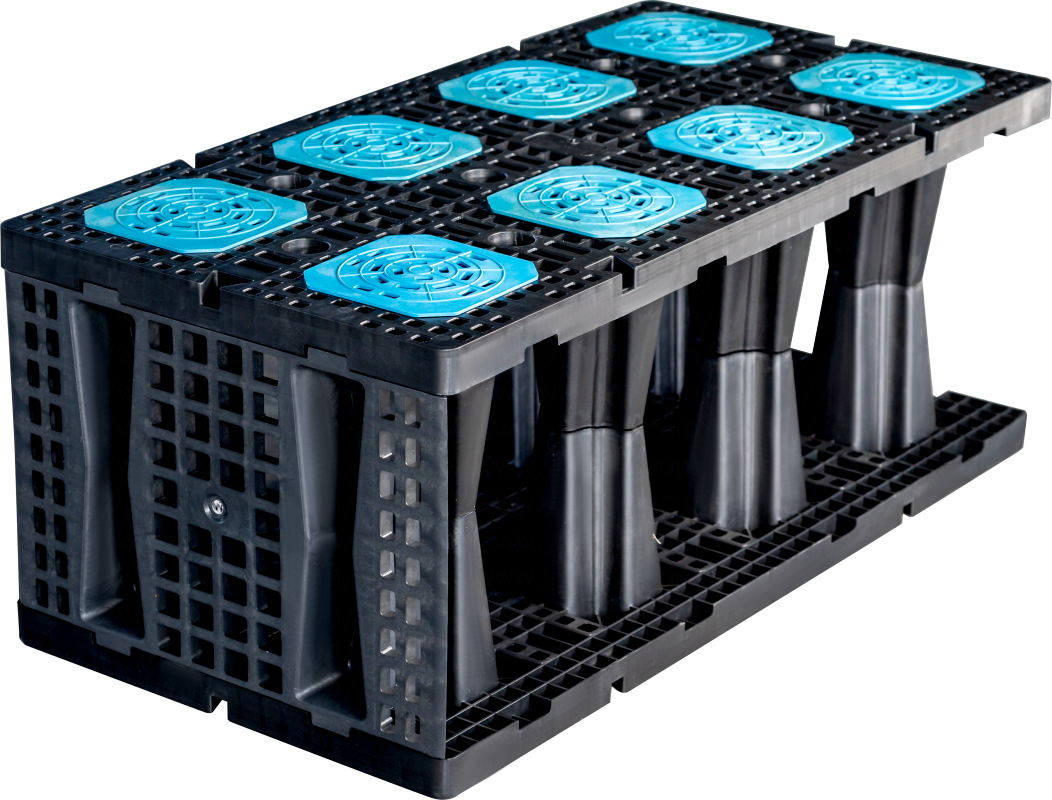

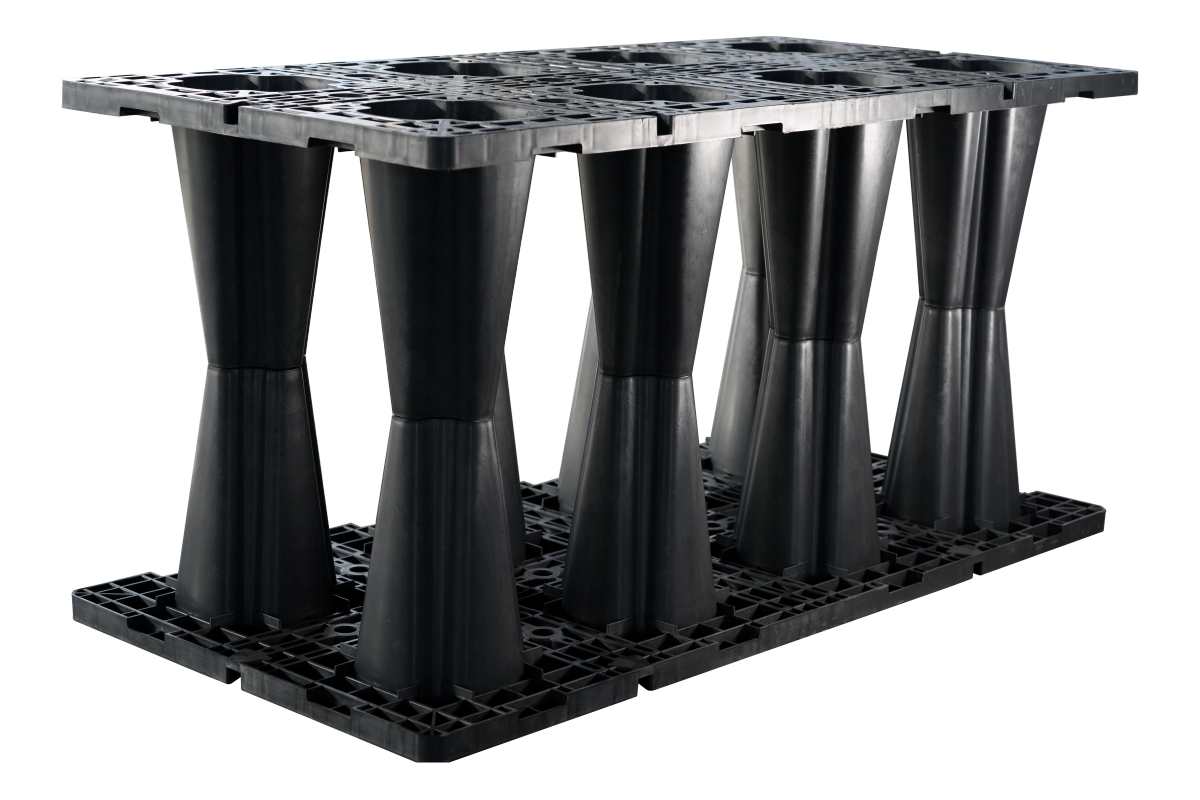

Bei den EW-Modellen (Economic Weight, Wirtschaftliche Ausführung) 1000-EW und 1200-EW ist der Materialeinsatz und der Stückpreis um etwa 20–30 % reduziert. Dafür fällt ein Teil der Tragfähigkeit weg (vertikal 70 t bzw. 45 t), wodurch sie sich kostengünstig für verkehrsfreie Bereiche wie Grünanlagen, Parks und Wohngebiete eignen.

Die Wahl zwischen HD, SD und EW hängt ausschließlich von den projektspezifischen Verkehrslasten und Einbautiefen ab.
